Η περιμετρική οριοθέτηση μιας επιφάνειας Τ.Ι.Ν. χρησιμοποιείται συνήθως για τον καθορισμού του περιμετρικού της ορίου (Boundary). Χαρακτηριστικό παράδειγμα είναι η οριογραμμή που υλοποιεί η στεφάνη εκσκαφής. Γενικά μπορούμε να οριοθετήσουμε, Σχετικά ή Απόλυτα τα περιμετρικά όρια της επιφάνειας Τ.Ι.Ν.

Για την περιμετρική οριοθέτηση της επιφάνειας Τ.Ι.Ν. από το εικονίδιο  επιλέγουμε «Οριοθέτηση επιφάνειας Τ.Ι.Ν.», ή άμεσα πατώντας ,

1.   Εισάγουμε το αρχείο επιφανείας ΤΙΝ που θέλουμε να οριοθετήσουμε.

2.   Επιλέγουμε τη μέθοδο οριοθέτησης της επιφάνειας. Το πρόγραμμα παρέχει τη δυνατότητα να εκτελεί Σχετική και Απόλυτη οριοθέτηση.

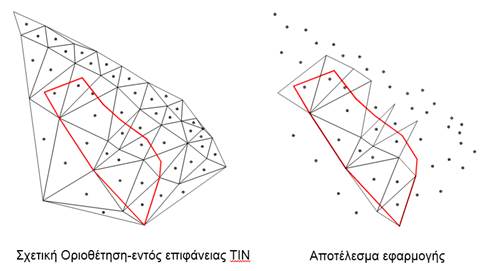

     Σχετική Οριοθέτηση: Οριοθετεί περιμετρικά την επιφάνειας, επιλέγοντας το περιμετρικό πολύγωνο πατώντας   το οποίο μπορεί να έχει τη μορφή 2d Polyline ή 3d Polyline ή LWPolyline. Κατά τη σχετική οριοθέτηση διατηρούνται εντός (ή εκτός) της πολυγωνικής γραμμής, αναλόγως της επιλογής μας, τα τρίγωνα των οποίων τα κέντρα βάρους περιέχονται (ή όχι) σε αυτή:

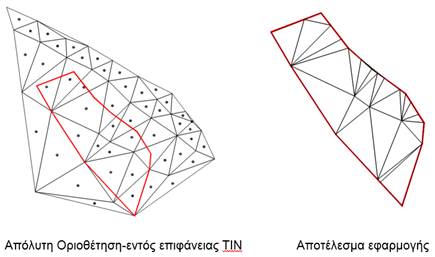

Απόλυτη Οριοθέτηση : Οριοθετεί την επιφάνεια αυστηρά στα όρια της πολυγωνικής γραμμής, δημιουργώντας νέα τρίγωνα στα σημεία των κορυφών της πολυγωνικής γραμμής και στα σημεία τομής της πολυγωνικής γραμμής με τα ΤΙΝ. Επιλέγοντας 2D Οριογραμμή η πολυγωνική γραμμή (Boundary) θα πρέπει να είναι της μορφής LWPolyline. Κατά την εφαρμογή, οι κορυφές της LWPolyline και των σημείων τομών με τα τρίγωνα, αποκτούν υψόμετρα από παρεμβολή και τα νέα τρίγωνα που σχηματίζονται έχουν υψομετρική πληροφορία:

Επιλέγοντας 3D Οριογραμμή η πολυγωνική γραμμή (Boundary) θα πρέπει να είναι της μορφής 2d Polyline ή 3d Polyline και θα πρέπει υποχρεωτικά οι κορυφές της να περιλαμβάνουν υψομετρική πληροφορία.

          Από  το  επιλέγουμε εάν η οριοθέτηση θα γίνει εντός ή εκτός της κλειστής πολυγωνικής γραμμής. Σε περίπτωση που θέλουμε να δημιουργήσουμε «κενή νησίδα» εντός της επιφάνειας, επιλέγουμε Οριοθέτηση εκτός οριογραμμής.

1.   Ορίζουμε το αρχείο που θα αποθηκευτεί η νέα επιφάνεια.

2.   Πατάμε  και ενημερωνόμαστε όταν η επεξεργασία τελειώσει.

Την γενική πολυγωνική οριογραμμή (Boundary) μπορούμε να την προσδιορίσουμε κατά την εισαγωγή των σημείων για τη δημιουργία επιφάνειας, όπως αναφέρεται στην παράγραφο Επιφάνειες – Επεξεργασία και Διαχείριση.

Όταν η οριογραμμή προέρχεται από 3D αποτύπωση ή από φωτογραμμετρική επεξεργασία (Χ,Υ,Η) και έχει ληφθεί υπ’ όψη κατά τη δημιουργία της επιφάνειας, για την οριοθέτηση επιλέγουμε ως μέθοδο την Σχετική Οριοθέτηση.
