Το εργαλείο Διανομή Σχεδίου είναι ένα εργαλείο, το οποίο έχει τη δυνατότητα να διανέμει ένα σχέδιο (π.χ. αποτύπωση μεγάλης έκτασης), είτε σε μια τυχαία διανομή, είτε σε μια διανομή προκαθορισμένη.

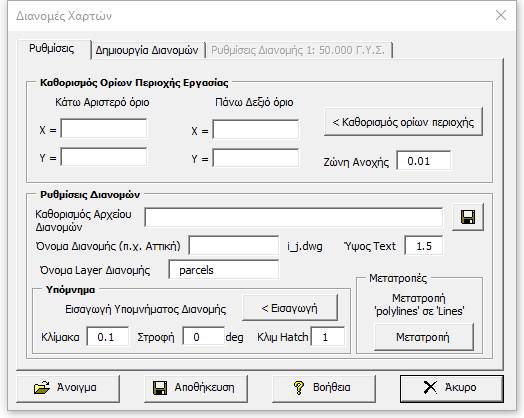

Καθορίζουμε τα όρια της περιοχής εργασίας τα οποία πρέπει να περικλείουν όλη την προς διανομή περιοχή. Δίνουμε το κάτω αριστερό σημείο και το πάνω δεξιά. Πατώντας «Καθορισμός περιοχής» μπορούμε να τα ορίσουμε από την οθόνη.

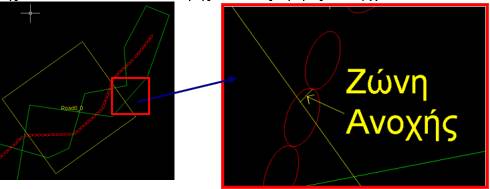

Εισάγουμε την τιμή της ζώνης ανοχής. Η τιμή αυτή καθορίζει την απόσταση κοπής από το πλαίσιο διανομής. Πολλές φορές υπάρχουν γραμμικά στοιχεία τα οποία εξέχουν και μετά την διανομή από το όριο διανομής. Η τιμή αυτή βοηθά στην κοπή αυτών των στοιχείων. Παρακάτω βλέπουμε πως εφαρμόζεται η παραπάνω επιλογή.

Η παραπάνω τιμή δίνετε σε μονάδες σχεδίου.

Έπειτα καθορίζουμε το αρχείο διανομών, το οποίο καθορίζει και τον υποκατάλογο που θα αποθηκευτούν οι διανομές (dwg αρχεία),  δίνουμε το πρόθεμα ονόματος των διανομών (ονομα i_j.dwg)

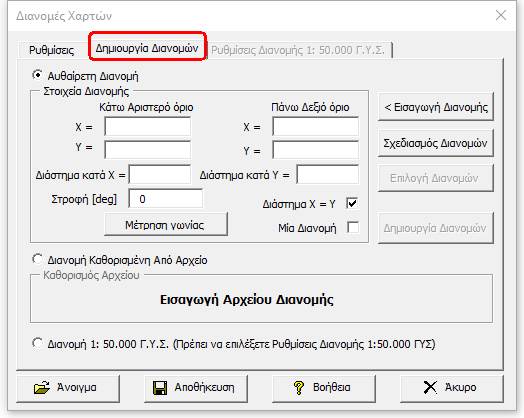

Πηγαίνοντας στην καρτέλα Δημιουργία Διανομών επιλέγουμε εάν η διανομή θα είναι αυθαίρετη ή θα υπάρχει σε κάποιο αρχείο. Το αρχείο μπορεί να δημιουργηθεί από το εργαλείο Δημιουργία Αρχείου διανομής

Το αρχείο διανομής έχει την παρακάτω διαμόρφωση:

<Ονομα_διανομής>,x1,y1,x2,y2,x3,y3,x4,y4

ΣΑΛΑΜΙΝΑ_0_2,456343,4196318,456693,4196318,456693,4196698,456343,4196698

 Πατάμε μετά σχεδιασμός διανομών έτσι ώστε να σχεδιαστούν οι διανομές στo σχέδιο.

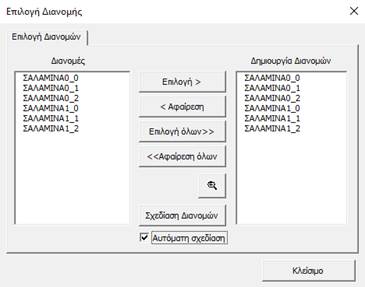

 Πατώντας «Επιλογές Διανομών» ανοίγει η παρακάτω φόρμα:

Έχουμε τη δυνατότητα να επιλέξουμε συγκεκριμένες διανομές. Από το  μπορούμε να περιηγηθούμε στο σχέδιο. Επιλέγοντας Αυτόματη σχεδίαση, σχεδιάζονται στο σχέδιο, άμεσα οι διανομές που έχουμε επιλέξει.

Τέλος πατάμε δημιουργία διανομών και το πρόγραμμα αρχίζει να δημιουργεί ξεχωριστά αρχεία dwg κάνοντας αποκοπή το σχεδίου στα όρια της διανομής (clip), έχοντας τη δυνατότητα να επεξεργαστούμε τις πινακίδες ξεχωριστά μία-μία, προσθέτοντας ή τροποποιώντας στοιχεία του σχεδίου.

Εφόσον έχουμε δημιουργήσει διανομές, μπορούμε σε κάθε διανομή να εισάγουμε υπόμνημα στο οποίο θα φαίνεται η όλη διανομή του σχεδίου. Πατάμε  από το εισαγωγή υπομνήματος το οποίο βρίσκεται στην καρτέλα Ρυθμίσεις.

ΠΡΟΣΟΧΗ: το πρόγραμμα μπορεί να δημιουργήσει διανομές μόνο σε στοιχεία Lines τα οποία θα πρέπει να περιέχουν μηδενικό ή σταθερό υψόμετρο. Εάν τώρα το σχέδιο μας περιέχει Polylines ή 3d Polylines υπάρχει ένα εργαλείο που ονομάζεται μετατροπή των Polylines σε lines.

Τέλος μπορούμε να αποθηκεύσουμε και να ανακτήσουμε όλα τα στοιχεία της διανομής σε αρχείο .prc. χρησιμοποιώντας το  και το .
