Το DelSurveyCad έχει τη δυνατότητα να εκτελεί διάφορες γεωχωρικές αναλύσεις μεταξύ των πολυγώνων (Closed Polylines). Η παραπάνω εφαρμογή χρησιμοποιείται συνήθως κατά τη σύνταξη διαγραμμάτων γεωμετρικών μεταβολών, από τα αυτοματοποιημένα εργαλεία και την εύρεση πολυγώνων μεταξύ των δασικών πολυγώνων και των ορίων των ιδιοκτησιών στην εφαρμογή «Έλεγχος Δασικότητας». Η εκκίνηση μπορεί να γίνει άμεσα πατώντας το εικονίδιο

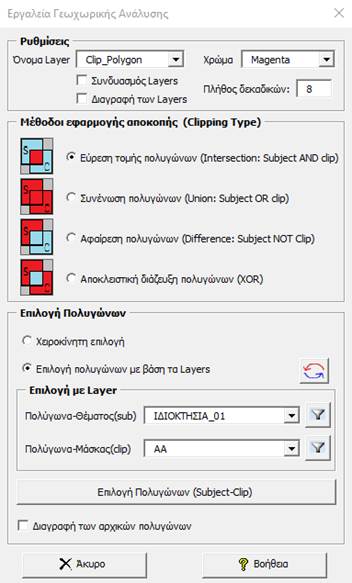

Από τις Ρυθμίσεις δίνουμε το όνομα του Layer που θέλουμε να σχεδιαστεί το πολύγωνο - αποτέλεσμα της γεωχωρικής ανάλυσης, καθώς και το χρώμα του πολυγώνου. Το αποτέλεσμα της πράξης μπορεί να σχεδιαστεί και σε layer, το οποίο το όνομα θα προκύπτει από τον συνδυασμό των layers των πολυγώνων που συμμετέχουν στην πράξη, εάν επιλέξουμε Συνδυασμός Layers:

Παράδειγμα εάν έχουμε ένα πολύγωνο στο Layer ΙΔΙΟΚΤΗΣΙΑ_01 και ένα άλλο στο Layer AA και θέλουμε την τομή των δύο πολυγώνων, το αποτέλεσμα θα σχεδιαστεί στο Layer ΙΔΙΟΚΤΗΣΙΑ_01_AA.

Εάν θέλουμε να διαγράφονται τα υπάρχοντα Layers στο σχέδιο, με το όνομα Layer που έχουμε ορίσει, επιλέγουμε . Δίνουμε το πλήθος των δεκαδικών των συντεταγμένων των κορυφών πολυγώνων που θα συμμετέχουν στη γεωχωρική πράξη. Προτείνεται 8 δεκαδικά ψηφία.

Οι μέθοδοι της γεωχωρικής ανάλυσης αναφέρονται αναλυτικά παρακάτω:



Α. Εύρεση τομής μεταξύ πολυγώνων (intersection subject AND clip)

Προσδιορίζεται το πολύγωνο που προκύπτει από την τομή μεταξύ των πολυγώνων του θέματος (subject) και του πολυγώνου αποκοπής (clip). Η εφαρμογή σχεδιάζει το πολύγωνο της επικαλυπτόμενης έκτασης καθώς επισημαίνει και τα σημεία τομής.



Β. Συνένωση πολυγώνων (Union subject OR clip)

Υπολογίζεται ένα πολύγωνο που περιλαμβάνει την ένωση των πολυγώνων τα οποία τέμνονται μεταξύ τους.



Γ. Αφαίρεση πολυγώνων (Difference subject NOT clip )

            Προσδιορίζεται το πολύγωνο που περιλαμβάνεται στο πολύγωνο θέματος (subject) αφαιρουμένου του επικαλυπτόμενου τμήματος από το πολύγωνο μάσκας (clip).



Δ. Αποκλειστική διάζευξη  πολυγώνων (XOR)

Προσδιορίζεται τα πολύγωνα, εξαιρουμένου του επικαλυπτόμενου τμήματος μεταξύ των πολυγώνων.



            Εφόσον καθορίσουμε μία από τις παραπάνω γεωχωρικές πράξεις, επιλέγουμε τον τρόπο επιλογής των πολυγώνων θέματος (subject) και μάσκας (clip). Υπάρχουν δύο τρόποι επιλογής:

·                Επιλογή χειροκίνητα: Επιλέγουμε πρώτα τα πολύγωνα Θέματος (Subject) και πατώντας enter ή space bar, επιλέγουμε μετά τα πολύγωνα Μάσκας (Clip)

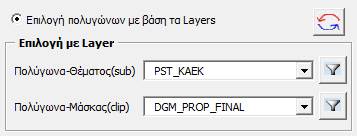

·                Επιλογή με βάση τα Layers: Ορίζουμε τα Layers στα οποία βρίσκονται τα πολύγωνα Θέματος (Subject) και μετά τα Layers στα οποία βρίσκονται τα πολύγωνα Μάσκας (Clip), στα αντίστοιχα πεδία.

Πατώντας  διαβάζει η εφαρμογή όλα τα Layer του σχεδίου. Από το  επιλέγουμε πολλαπλά Layer που τυχόν ανήκουν τα πολύγωνα.

Πατώντας  εκτελείται η γεωχωρική πράξη.

Επιλέγοντας , διαγράφονται τα αρχικά πολύγωνα και εμφανίζονται μόνο τα νέα πολύγωνα που προκύπτουν από τη γεωχωρική πράξη.



Το πρόγραμμα εκτελεί τις γεωχωρικές πράξεις χρησιμοποιώντας τον αλγόριθμο που αναπτύχθηκε από τους Dae Hyun Kim and Myoung-Jun Kim και αποτελεί επέκταση του αλγορίθμου Greiner-Hormann (Computer-Aided Design and Applications Vol. 3, pp 447–456, 2006) σε συνδυασμό του αλγορίθμου του Angus Johnson.
