Η εκκίνηση της εφαρμογής για τη σχεδίαση της μηκοτομής γίνεται είτε από το εικονίδιο  της εργαλειομπάρα, είτε από το εικονίδιο από το menu Ribbon, είτε από το menu του DelSurveyCad

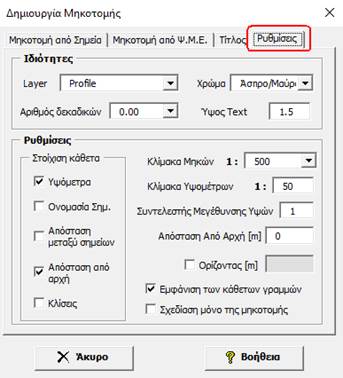

Με την εκκίνηση της εφαρμογής εμφανίζεται η φόρμα με τις ρυθμίσεις που αφορούν την κατασκευή της μηκοτομής.

Από τις Ιδιότητες ορίζουμε το όνομα του layer όπου θα σχεδιαστεί η μηκοτομή, καθώς και το χρώμα του. Επίσης ορίζουμε τον αριθμό των δεκαδικών σημείων και το ύψος ΤΕΧΤ της μηκοτομής.

Από τις Ρυθμίσεις δίνουμε

Την κλίμακα της μηκοτομής καθώς και την κλίμακα των υψομέτρων. Το πρόγραμμα εξ’ ορισμού θέτει λόγο: κλίμακας μηκών με υψών 1:10.

Τον Συντελεστή Μεγέθυνσης Υψών εάν θέλουμε να τονίσουμε τις υψομετρικές διαφορές.

Την απόσταση από την αρχή δίνουμε εάν η απόσταση της μηκοτομής ξεκινάει από το μηδέν ή είναι συνέχεια κάποιας άλλης μηκοτομής.

Επιλέγουμε εάν θέλουμε να ορίσουμε Ορίζοντα και δίνουμε τον ορίζοντα της μηκοτομής καθώς επίσης και εάν θέλουμε να εμφανίζονται οι κάθετες γραμμές. Το τελευταίο «Σχεδίαση μόνο της μηκοτομής»  χρησιμοποιείται όταν θέλουμε να συγκρίνουμε δύο διαφορετικές μηκοτομές μεταξύ τους, που αναφέρονται στον ίδιο άξονα, τις επιθέτουμε την μία πάνω στην άλλη χωρίς οπτικά προβλήματα που δημιουργούνται από τις κάθετες γραμμές.

Από το «Στοίχιση Κάθετα» μπορούμε να ορίσουμε ποιες ετικέτες θα έχουν κάθετο προσανατολισμό κατά τη σχεδίαση της μηκοτομής.

Το DelSurveyCad έχει δυνατότητα να δημιουργεί την Μηκοτομή με δύο τρόπους. Πρώτος τρόπος είναι από Σημεία και δεύτερος από Ψηφιακό Μοντέλο Εδάφους (DEM ή TIN).
