Η άμεση εκκίνηση γίνεται πατώντας το εικονίδιο

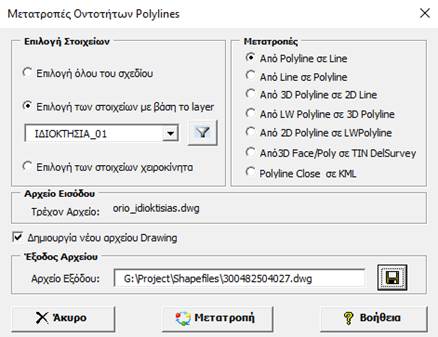

Με το εργαλείο αυτό μπορούμε να εκτελέσουμε τις παρακάτω μετατροπές:

·       Να μετατρέψουμε τις γραμμές 2d polylines ή 3d Polylines ενός σχεδίου σε γραμμές 2d Lines ή 3d Lines ανάλογα εάν τα πρωτογενή στοιχεία είναι σε δύο ή τρεις διαστάσεις. Γίνεται δηλαδή αντικατάσταση των 2d polylines ή 3d Polylines  με 2d Lines ή 3d Lines. Η παραπάνω εργασία απαιτείται λόγω το ότι πολλές εφαρμογές του DelSurveyCad (π.χ. Διανομές), απαιτούν τα γραμμικά στοιχεία να είναι 2d Lines ή 3d Lines.

·       Δυνατότητα μετατροπής γραμμών Lines σε Polylines (εφόσον έχουν κοινές κορυφές αρχή-τέλους).

·       Μετατροπή 3D Polylines σε 2D Lines

·       Δυνατότητα μετατροπής των απλών γραμμών Polyline LW σε 3D Polylines. Η μετατροπή αυτή γίνεται συνήθως με σκοπό κατά την εφαρμογή από 2D σε 3D οι κορυφές των Polylines να αποκτήσουν υψόμετρο.

·       Μετατροπή των 2D Polyline γραμμών σε LWPolyline, επιλέγοντας είτε ολόκληρο το σχέδιο, είτε συγκεκριμένα layers, είτε χειροκίνητα

·       Μετατροπή των οντοτήτων 3D Face να μετατραπούν σε αρχείο επιφανείας TIN σε format DelSurvey.

·       Δυνατότητα μετατροπής πολυγώνων (Closed Polylines) σε αρχείο KML και να γίνει θέαση απ' ευθείας στο Google Earth (εφόσον το έχετε εγκατεστημένο) ή να προστεθούν (upload) στο Ψηφιακό Χάρτη του Ελληνικού Κτηματολογίου, από το εργαλείο  (προσθήκη δεδομένων) επιλέγοντας το αρχείο KML.

Από το Επιλογή Στοιχείων, επιλέγουμε τον τρόπο επιλογής των οντοτήτων.

Για τη δημιουργία νέου αρχείου σχεδίου dwg που θα περιέχει τις νέες γραμμές επιλέγουμε «Δημιουργία νέου αρχείου Drawing».

Πατάμε  «Μετατροπή» για την εκτέλεση των εντολών.
