Η συνόρθωση τρισδιάστατου δικτύου εφαρμόζεται σε γεωδαιτικό δίκτυο που το μήκος των χωρικών πλευρών (Βάσεις-Διανύσματα) έχουν προσδιοριστεί είτε γεωδαιτικά GPS είτε με laser. H συνόρθωση 3D δικτύου γίνεται με γνωστά προσανατολισμένα διανύσματα στο χώρο.

Παράδειγμα εάν θέλουμε να εντάξουμε νέα σημεία σε ένα υπάρχον σύστημα συντεταγμένων (π.χ. ΕΓΣΑ87), έχοντας σταθερά σημεία στο ΕΓΣΑ-87 δημιουργούμε δίκτυο μεταξύ γνωστών και των υπό ένταξη σημείων και επιλύουμε το δίκτυο προσδιορίζοντας τις συν-νες των υπό ένταξη σημείων και τα τυπικά τους σφάλματα.

Η επίλυση του δικτύου γίνεται όπως παρακάτω:

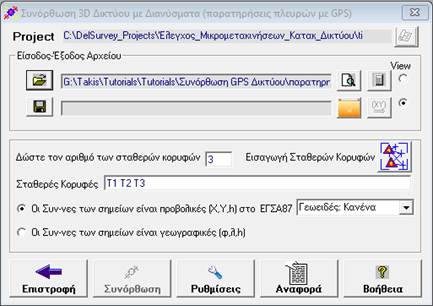

Από το  εισάγουμε το αρχείο εισόδου - παρατηρήσεων, το οποίο ακολουθεί την εξής διαμόρφωση:

Εισάγουμε πρώτα τις προσωρινές συντεταγμένες οι οποίες έχουν το κάτωθι format:

Εάν οι συντεταγμένες είναι στο σύστημα ΕΓΣΑ87

P, Κωδικός Κορυφής, Χ (σε m), Y (σε m), Η (σε μέτρα).

 Το υψόμετρο εάν είναι ορθομετρικό θα πρέπει να επιλέξετε μοντέλο αποχής γεωειδούς από το . Εάν είναι γεωμετρικό τότε επιλέγετε



Εάν οι συντεταγμένες είναι γεωγραφικές φ και λ σε μορφή μοίρες, πρώτα, δεύτερα

P, Κωδικός Κορυφής, φ (d:m:s ή deg) , λ (d:m:s ή deg), h (σε μέτρα).



Εάν οι συντεταγμένες είναι γεωγραφικές φ και λ σε δεκαδική μορφή

P, Κωδικός Κορυφής, φ (deg,dddddd) , λ (deg,ddddddd), h (σε μέτρα)

Έπειτα εισάγουμε τις παρατηρήσεις των μηκών των χωρικών βάσεων του δικτύου οι οποίες έχουν μετρηθεί με GPS, με το κάτωθι format:

     D, i, j ,L Απόσταση (σε m) ,Σφάλμα (σε m)

Όπου :

D = όταν η παρατήρηση είναι απόσταση

i = Το σημείο αφετηρίας

j = Το σημείο τέλους

L= Μετρημένη Βάση με GPS

Σφάλμα= τυπική απόκλιση (m) της βάσης που προκύπτει από την επίλυση του GPS.

Εναλλακτικά πατώντας  μπορούμε να δημιουργήσουμε αρχείο παρατηρήσεων εισάγοντας τις συν-νες των σημείων και τα μήκη των βάσεων  των πλευρών του δικτύου που έχουν προσδιορισθεί με GPS.

Πατώντας  μπορούμε να διορθώσουμε το αρχείο παρατηρήσεων με το TEXT PAD του προγράμματος.

Από το  δίνουμε το αρχείο όπου θα αποθηκευτεί αρχείο Αναφοράς του δικτύου. Από το  δίνουμε αυτόματα το αρχείο Αναφοράς του δικτύου.

 Έπειτα δίνουμε τον αριθμό των σταθερών κορυφών του δικτύου. Ελάχιστος αριθμός των σταθερών σημείων πρέπει να είναι 3.

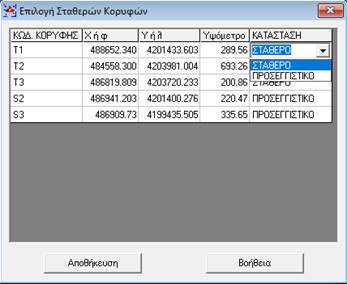

Από το  επιλέγουμε τα σταθερά, όπως φαίνεται στην παρακάτω φόρμα:

Τα σταθερά σημεία εμφανίζονται στο κάτω παράθυρο.

Εάν οι προσωρινές συν-νες βρίσκονται στο ΕΓΣΑ87 επιλέγουμε την αντίστοιχη επιλογή

Εάν οι συν-νες είναι σε μορφή γεωγραφικού μήκους και πλάτους τότε επιλέγοντας την αντίστοιχη επιλογή δίνουμε το format των συν-νων.

Εάν είναι σεμοίρες: πρώτα: δεύτερα επιλέγουμε

Εάν είναι σε δεκαδική μορφή επιλέγουμε:

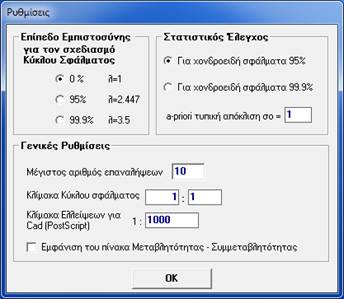

Πατώντας το εικονίδιο  εμφανίζεται την παρακάτω φόρμα:



Καθορίζουμε τα επίπεδα εμπιστοσύνης για τον σχεδιασμό του κυκλικού σφάλματος και τον στατιστικό έλεγχο του δικτύου.



Πατάμε Συνόρθωση   και εκτελείται η  3D η συνόρθωση του δικτύου, όπου εμφανίζεται η πρόοδος των εργασιών.

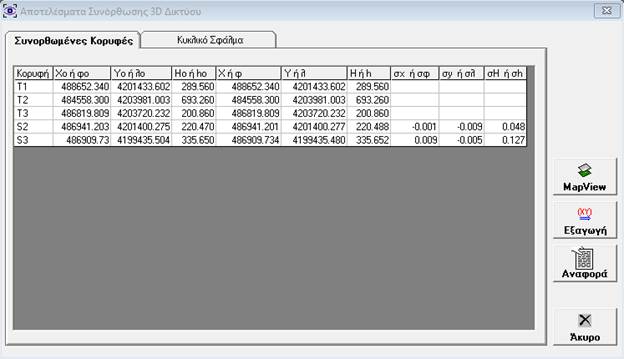

Πατώντας ΟΚ εμφανίζονται τα αποτελέσματα της συνόρθωσης του δικτύου σε πίνακα, όπως φαίνεται παρακάτω:

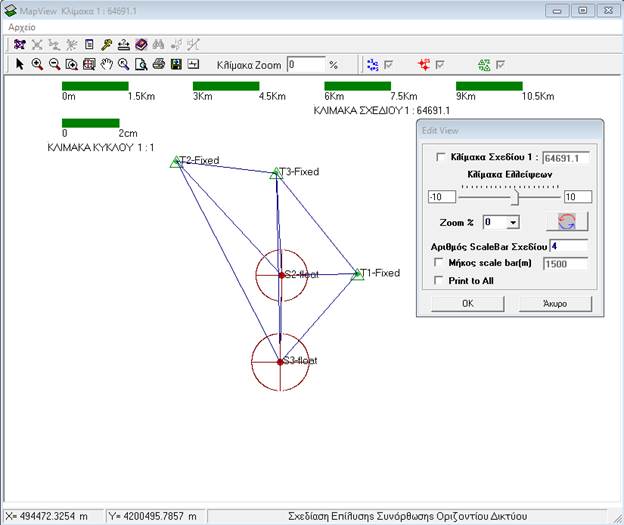

Πατώντας  σχεδιάζεται η γεωμετρία του δικτύου, καθώς επίσης και τα κυκλικά σφάλματα.





Μπορούμε να εξάγουμε τις συνορθωμένες συντεταγμένες των κορυφών του δικτύου σε αρχείο ΤΕΧΤ πατώντας

Για να δούμε αναλυτικά την πλήρης επίλυση του δικτύου, το πρόγραμμα δημιουργεί αρχείο αναφοράς, με όλες τις λεπτομέρειες της επίλυσης, τις οποίες μπορείτε να δείτε πατώντας



Εάν θέλουμε να παραβλέψουμε κάποια παρατήρηση θέτουμε μπροστά το σύμβολο (!).

ΠΡΟΣΟΧΗ: Για να δούμε στο MapView σχεδιασμένο το δίκτυο καθώς επίσης και τα κυκλικά σφάλματα θα πρέπει οι συντεταγμένες των κορυφών του δικτύου να είναι σε προβολικό σύστημα (Χ,Υ) και όχι σε μορφή γεωγραφικών φ και λ.
