Η εφαρμογή Επίλυση Ταχυμετρικών Σημείων επιλύει και προσδιορίζει τις συντεταγμένες των σημείων που προέκυψαν από παρατηρήσεις-μετρήσεις τοπογραφικών οργάνων (Total Station).

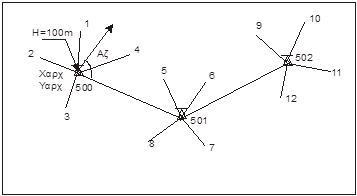

Κατά την επίλυση η κάθε στάση του οργάνου προσδιορίζεται από την προηγούμενη, την οποία χρησιμοποιούμε σαν αφετηρία για την μέτρηση των γωνιών προς τα σημεία που θέλουμε να αποτυ­πώσουμε. Η εφαρμογή έχει επιπλέον τη δυνατότητα να επιλύει τα ταχυμετρικά σημεία από σταθερά σημεία (π.χ. Τριγωνομετρικά, Στάσεις οδεύσεων κ.α) τα οποία έχουν εισαχθεί ως σταθερά από τη δημιουργία του project. Η επίλυση των ταχυμετρικών σημείων μπορεί να γίνει με δύο μεθοδολογίες:

Η πρώτη είναι με επίλυση των ταχυμετρικών σημείων με προτεραιότητα από τα σταθερά σημεία, που έχουν ορισθεί ως σταθερά από τη δημιουργία του project. Εάν κάποιες στάσεις δεν έχουν εισαχθεί ως σταθερές τότε κατά την επίλυση η εφαρμογή λαμβάνει ως στάση το σημείο που επιλύθηκε ταχυμετρικά. Για την ενεργοποίηση της παραπάνω μεθοδολογίας επιλέγετε το «Επίλυση με προτεραιότητα των σταθερών σημείων.».

Εάν αποεπιλέξουμε το «Επίλυση με προτεραιότητα των σταθερών σημείων.» η εφαρμογή επιλύει τα ταχυμετρικά σημεία, με προτεραιότητα, από τα σημεία-στάσεις  που προσδιορίστηκαν ταχυμετρικά. Εάν τα παραπάνω σημεία-στάσεις δεν έχουν προσδιοριστεί ταχυμετρικά τότε η εφαρμογή αναζητά το σημείο στη βάση των σταθερών σημείων που έχουν ορισθεί από τη δημιουργία του project.

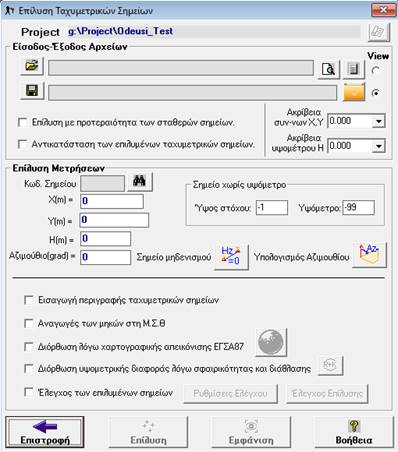

Το DelServey επιλύει τα ταχυμετρικά σημεία ως εξής :

1. Εισάγουμε πρώτα το αρχείο Παρατηρήσεων πατώντας  .

Οι παρατηρήσεις μας , πρέπει να έχουν  το παρακάτω For­mat :

AD (Παρατήρηση), Κωδ. Στάσης , Κωδ. Σκοπευμένου Σημείου , Γω­νία(grad) , Ζενίθια(grad) , Μήκος Κεκλιμένο(m) , Ύψος Οργάνου(m) , Ύψος στόχου(m).

2.  Από το  δίνουμε το αρχείο όπου θα αποθηκευτεί η Επίλυση και από το  αποθηκεύουμε αυτόματα στο project εργασίας την επίλυση.

3.  Για το αρχικό σημείο δίνουμε τις συντεταγμένες ή το αναζητούμε από τη βάση των σταθερών σημείων πατώντας  ή πατάμε ENTER αφού εισάγουμε τον κωδικό του αρχικού σημείου στο «Κωδ. Σημείου» και διαβάζονται αυτόματα οι συντεταγμένες του σημείου.

4. Εισάγουμε το αζιμούθιο εάν ο μηδενισμός του οργάνου δεν γίνει σε σημείο με γνωστές συντεταγμένες. Εάν ο μηδενισμός του οργάνου γίνει σε σταθερό σημείο τότε εισάγουμε το σημείο μηδενισμού πατώντας  και εισάγουμε τον κωδικό του σημείου μηδενισμού. Εάν δεν έχουμε εισάγει ως σταθερό σημείο το σημείο μηδενισμού τότε μπορούμε να προσδιορίσουμε το αζιμούθιο μεταξύ του αρχικού σημείου και του σημείου μηδενισμού που γνωρίζουμε τις συντεταγμένες του πατώντας  και δίνουμε τις συντεταγμένες του σημείου μηδενισμού.

5. Εάν θέλουμε σε κάποια σκοπευμένα σημεία να μην προσδιοριστεί το υψόμετρό τους, θέτουμε την τιμή του ύψους στόχου, στο αντίστοιχο πεδίο που θα υποδηλώνει τον μη προσδιορισμό του υψομέτρου και την τιμή του υψομέτρου του σημείου. Συνήθως θέτουμε ως ύψος στόχου την τιμή -1 και το υψόμετρο που θα πάρει το σημείο είναι ακέραιος αρνητικός αριθμός -99.



6. Πατάμε Επίλυση  για να προσδιοριστούν οι συν-νες των ταχυμετρικών σημείων.

7. Εάν θέλουμε να δούμε την επίλυση πατάμε Εμφάνιση Επίλυσης   .

Μπορούμε επίσης εάν το Project έχει είδη επιλυθεί να το εισάγουμε απευθείας επιλέγοντας «Εισαγωγή του Project» . Υπάρχει επίσης η δυνατότητα για κάθε επίλυση να προσθέτονται τα επιλυμένα σημεία στο ίδιο αρχείο επίλυση εάν αποεπιλέξουμε την επιλογή «Διαγραφή του αρχείου επίλυσης διαγράφοντας τα είδη υπάρχοντα σημεία».

Πατώντας  μπορούμε να διορθώσουμε το αρχείο παρατηρήσεων με τον text editor του προγράμματος και πατώντας  μπορούμε να διορθώσουμε το αρχείο παρατηρήσεων χρησιμοποιώντας την φόρμα δημιουργίας αρχείων παρατηρήσεων.

Μπορούμε να επιλέξουμε το είδος των σταθερών και των ταχυμετρικών σημείων, έτσι ώστε εισάγοντας τα σημεία στο Autocad ή ZWCAD ή GstarCAD ή BricsCAD να έχουν τον ανάλογο συμβολισμό.

Κατά την επίλυση των σημείων υπάρχει η δυνατότητα να γίνονται άμεσα οι αναγωγές των μηκών στην Μ.Σ.Θ και διόρθωση λόγω χαρτογραφικής παραμόρφωσης.

Πατώντας  μπορούμε να υπολογίσουμε τον συντελεστή παραμόρφωσης λόγω χαρτογραφικής παραμόρφωσης (ΕΓΣΑ87), δίνοντας δύο τιμές Χ της περιοχής.

Εάν θέλουμε να γίνει διόρθωση της υψομετρικής διαφοράς λόγω σφαιρικότητας της γης και της διάθλασης του ατμοσφαιρικού αέρα επιλέγουμε την αντίστοιχη επιλογή:

Και από το  δίνουμε τις παραπάνω τιμές

Επιλέγοντας το «Έλεγχος των Επιλυμένων Σημείων» το πρόγραμμα εκτελεί ελέγχους με σκοπό τον εντοπισμό χονδροειδών σφαλμάτων κατά την αποτύπωση.

Από το «Ρυθμίσεις Ελέγχου» δίνουμε τους παραμέτρους με τους οποίους θα πραγματοποιηθούν οι έλεγχοι.

Επίσης από το  δίνουμε τον αριθμό των δεκαδικών των συντεταγμένων Χ και Υ των σημείων που θα προκύψουν από την επίλυση (οριζοντιογραφικά) και από το  δίνουμε τον αριθμό των δεκαδικών των υψομέτρων των σημείων που θα προκύψουν από την επίλυση (υψομετρικά)

Αναλυτικά για το πώς πραγματοποιούνται οι έλεγχοι αναφέρεται στην ενότητα Έλεγχος Επίλυσης. Το κουμπί «Έλεγχος Επίλυσης» ενεργοποιείται όταν εκτελεσθεί η επίλυση των σημείων ή εισαχθεί project που έχει είδη επιλυθεί.
