Το πρόγραμμα έχει τη δυνατότητα να επιλύει χωροσταθμικές οδεύσεις για τον προσδιορισμό υψομετρικών διαφορών. Έχει τη δυνατότητα επίλυσης κλειστής και ανοιχτής χωροσταθμικής όδευσης, καθώς επίσης να επιλύει χωροσταθμική όδευση με ενδιάμεσα σημεία (π.χ. προσδιορισμός μηκοτομής κατά μήκος του άξονα δρόμου με ταυτόχρονες παρατηρήσεις διατομών).

Σύμφωνα με το ελληνικό κανονισμό, αναλόγως της τάξης του δικτύου που μετράμε τις υψομετρικές διαφορές αυτές θα πρέπει να προσδιορίζονται από διπλές χωροσταθμίσεις, δηλαδή να εκτελούνται σε Μετάβαση και Επιστροφή (Αller-Retour).

Εφόσον έχει δημιουργηθεί και επιλυθεί από πριν το Project της γεωμετρικής χωροστάθμησης μπορούμε να εισάγουμε όλες τις παραμέτρους και τις ρυθμίσεις στη φόρμα από το

Η επίλυση των χωροσταθμικών οδεύσεων γίνεται όπως παρακάτω:

Από το  εισάγουμε το αρχείο παρατηρήσεων το οποίο θα πρέπει να έχει την εξής διαμόρφωση:

A

Κωδ. Σημείου,Απόσταση,Ο,Ενδ.,Ε

R

Κωδ. Σημείου,Απόσταση,Ο,Ενδ.,Ε



Όπου:

Α: χαρακτήρας που δηλώνει τη μετάβαση της χωροσταθμικής όδευσης (Aller)

Κωδ. Σημείου: Κωδικός σημείου.

Απόσταση: Η απόσταση μεταξύ των σημείων που τοποθετούνται οι σταδίες

Ο: Μέτρηση όπισθεν της σταδίας

Ενδ.: Μέτρηση έμπροσθεν των ενδιάμεσων σημείων

Ε: Μέτρηση έμπροσθεν της σταδίας

R: χαρακτήρας που δηλώνει την επιστροφή της χωροσταθμικής όδευσης (Retour)

Το αρχείο των παρατηρήσεων μπορούμε να το δημιουργήσουμε πατώντας , όπου ανοίγει η φόρμα δημιουργίας παρατηρήσεων όπου μας καθοδηγεί στη δημιουργία των παρατηρήσεων.

Από το  δίνουμε το αρχείο που θα αποθηκευτεί η λύση της χωροσταθμικής όδευσης. Επιλέγοντας  δημιουργείται αυτόματα το αρχείο αποθήκευσης της επίλυσης, έχοντας το ίδιο όνομα αρχείου με αυτό των παρατηρήσεων, προστιθέμενο στο τέλος το επίθεμα _sol.

Το πρόγραμμα μπορεί να επιλύσει είτε κλειστή, είτε ανοιχτή χωροσταθμική όδευση, επιλέγοντας την αντίστοιχη επιλογή.

Κατόπιν  εισάγουμε το υψόμετρο της αφετηρίας

  και εάν επιλεγεί να γίνει επίλυση ανοιχτής όδευσης τότε θα πρέπει να εισαχθεί και το υψόμετρο του τέλους της όδευσης.

 Επίσης μπορεί να επιλυθεί διπλή χωροσταθμική όδευση επιλέγοντας:

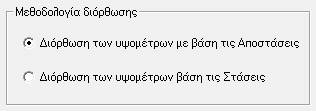

Υπάρχει δυνατότητα επιλογής της μεθόδου διόρθωσης των υψομέτρων:

Εφόσον επιλέξετε να γίνει επίλυση διπλής χωροσταθμικής όδευσης (Μετάβαση-Επιστροφή) τότε θα πρέπει να καθορίσετε την τάξη του υψομετρικού δικτύου.

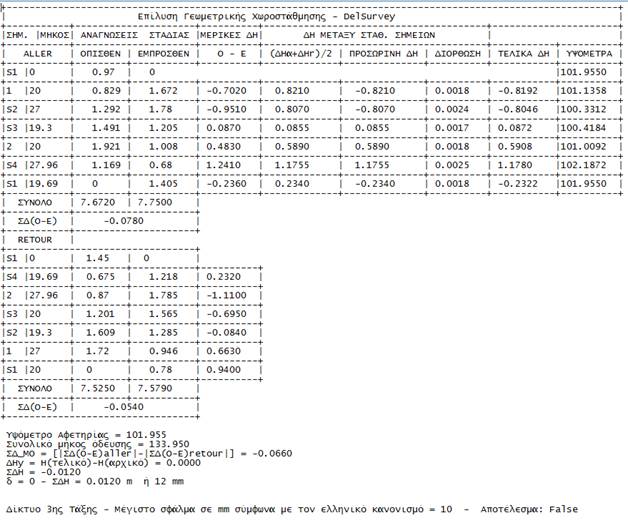

Κατά την επίλυση της γεωμετρικής χωροστάθμησης δημιουργείται στο project εργασίας το αρχείο Sol_GX.txt το οποίο περιέχει τα υψόμετρα των σημείων που έχουν επιλυθεί. Εφόσον γίνει η επίλυση μπορούμε να μεταβούμε άμεσα στην εφαρμογή «Συνόρθωση Κατακορύφου Δικτύου» πατώντας προκειμένω να εκτελέσουμε συνόρθωση του δικτύου (τα αρχεία παρατηρήσεων για τη συνόρθωση δημιουργούνται αυτόματα).

A

S1,0,0.97,0,0

1,20,0.829,0,1.672

S2,27,1.292,0,1.78

S3,19.3,1.491,0,1.205

2,20,1.921,0,1.008

S4,27.96,1.169,0,0.68

S1,19.69,0,0,1.405

R

S1,0,1.45,0,0

S4,19.69,0.675,0,1.218

2,27.96,0.87,0,1.785

S3,20,1.201,0,1.565

S2,19.3,1.609,0,1.285

1,27,1.72,0,0.946

S1,20,0,0,0.78
