Η εφαρμογή «Επεξεργασία Μετρήσεων» χρησιμοποιείται για τη διαχείριση των μετρήσεων-παρατηρήσεων και έχει τη δυνατότητα να επεξεργάζεται με αυτόματο και ημιαυτόματο τρόπο τις παρατηρήσεις των οργάνων πριν αυτές επιλυθούν με κάποια από τις παρακάτω μεθόδους. Η εφαρμογή χρησιμοποιείται όταν ο όγκος των παρατηρήσεων-μετρήσεων είναι πάρα πολύ μεγάλος (μεγαλύτερα των 5000 σημείων). Επίσης εκτελέσει ελέγχους για τη σωστή επίλυση των σημείων.

Η εφαρμογή περιλαμβάνει τρείς κύριες φόρμες εργασίας, όπως αναλύονται παρακάτω:

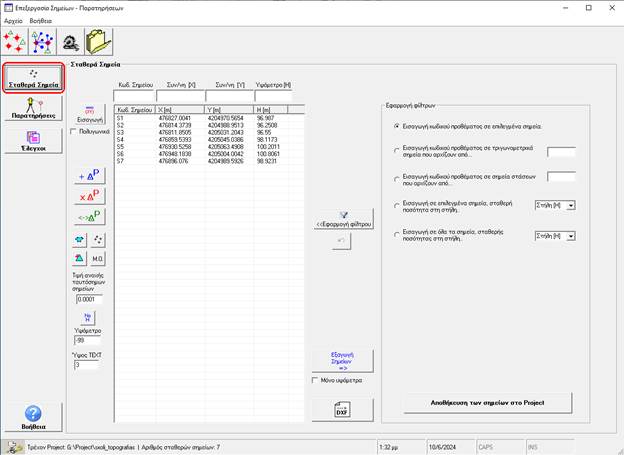

Φόρμα Εργασίας: Σταθερά Σημεία



Σε αυτή την φόρμα εισάγουμε τα σταθερά σημεία είτε άμεσα από το Project, επιλέγοντας   όπου έχουν εισαχθεί κατά τη δημιουργία του Project, είτε εκ νέου από εξωτερικό αρχείο ΤΕΧΤ πατώντας  . Εάν επιλέξουμε  τότε θα εισαχθούν μόνο τα σημεία που αποτελούν τριγωνομετρικά ή πολυγωνικές κορυφές τα οποία διακρίνονται με βάση των κωδικό προθέματος, όπως έχει οριστεί από τις ρυθμίσεις .

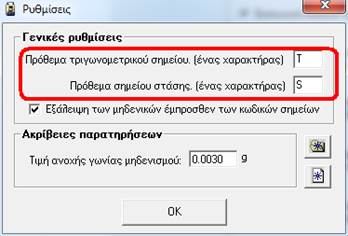

Μπορούμε να αλλάξουμε, να διαγράψουμε και να προσθέσουμε νέα σημεία. Η εφαρμογή δίνει τη δυνατότητα εφαρμογής φίλτρων σχετικά με την πρόσθεση του αναγνωριστικού κωδικού που χαρακτηρίζει τα σημεία ως τριγωνομετρικά ή στάσεις. Τους αναγνωριστικούς χαρακτήρες μπορείτε να τους ρυθμίσετε από το   όπου εισάγετε τα αντίστοιχα προθέματα που θέλετε

Με την εφαρμογή των φίλτρων θα προστεθούν αυτόματα οι αναγνωριστικοί χαρακτήρες στους κωδικούς των σημείων. Η κωδικοποίηση είναι απαραίτητη, διότι το πρόγραμμα μπορεί να διαχωρίζει τις παρατηρήσεις πολυγωνομετρίας, τριγωνισμού και αποτύπωσης, αποδίδοντας τον αντίστοιχο συμβολισμό. Από το  μπορούμε να εφαρμόσουμε τις ρυθμίσεις που έχουμε αποθηκεύσει με το .

Τα σημεία μπορούμε είτε να τα αποθηκεύσουμε στο Project εργασίας πατώντας «Αποθήκευση των σημείων στο Project» τα οποία θα αποθηκευτούν στο αρχείο “const_p.txt” είτε σε οποιοδήποτε αρχείο πατώντας  . Μπορούμε επίσης να αποθηκεύσουμε τα σημεία σε αρχείο με format DXF points και να τα εισάγουμε άμεσα στο σχεδιαστικό λογισμικό (σε περίπτωση που δεν διαθέτεται άδεια για το DelSurveyCad)

Επίσης υπάρχει δυνατότητα να προστεθεί σταθερή ποσότητα σε επιλεγμένα ή σε όλα τα σημεία στις στήλες Χ, ή Y ή Η.

Περιληπτικά τα υπόλοιπα εργαλεία περιγράφονται παρακάτω:

 Εισαγωγή σημείων από εξωτερικό αρχείο ΤΕΧΤ

 Προσθέτουμε νέο σημείο στη λίστα σημείων χειροκίνητα.

 Διαγραφή σημείου από τη λίστα

 Αλλαγή σημείου στη λίστα.

 Εμφάνιση μόνο των τριγωνομετρικών – πολυγωνομετρικών σημείων με βάση των κωδικό προθέματος.

 Αφαιρεί διπλά σημεία που έχουν τον ίδιο κωδικό σημείο. Διατηρεί το σημείο που βρίσκεται ψηλότερα στη λίστα των σημείων.

 Υπολογίζει τον μέσο όρο των συντεταγμένων των σημείων και αντικαθιστά αυτά με ένα σημείο.

 Αφαιρεί διπλά σημεία που έχουν την ίδια θέση. Η τιμή που προσδιορίζει τα σημεία στην ίδια θέση τη θέτουμε από το .

  Αφαιρεί σημεία από τη λίστα σημείων εκείνα τα σημεία με συγκεκριμένα υψόμετρα. Το υψόμετρο δίνεται από το .



Φόρμα Εργασίας: Παρατηρήσεις Οργάνων

Σε αυτή την καρτέλα εισάγουμε τις παρατηρήσεις-μετρήσεις των τοπογραφικών οργάνων οι οποίες είναι σε μορφή DelSurvey. Η εισαγωγή γίνετε από το

 Πατώντας το παραπάνω εικονίδιο εισάγουμε τα σταθερά σημεία και τις παρατηρήσεις του οργάνου από ένα επιλυμένο project του DelSurvey.

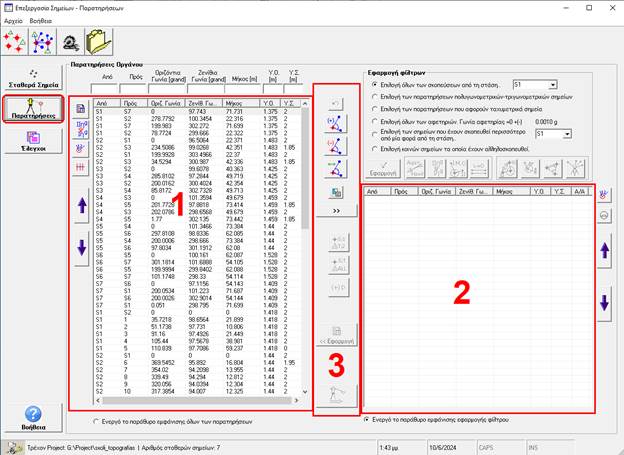

Η εφαρμογή διαχωρίζεται σε δύο παράθυρα. Στο παράθυρο 1 εμφανίζονται όλες οι παρατηρήσεις που έχουμε εισάγει. Στο παράθυρο 2 (παράθυρο εμφάνισης εφαρμογής φίλτρου) φαίνονται τα αποτελέσματα εφαρμογής των διαφόρων φίλτρων που εκτελούμε στο αρχικό αρχείο των παρατηρήσεων. Τα παράθυρα γίνονται «ενεργά» όταν τα επιλέγουμε. Η έννοια των ενεργών παραθύρων αναφέρεται στο να καθορίσουμε σε ποιο παράθυρο θα εφαρμοστούν κάποιες ενέργειες (ενέργειες των κουμπιών στο παράθυρο 3). Η εφαρμογή εκτελεί τα παρακάτω φίλτρα:

1^ο φίλτρο: Επιλογή των σκοπεύσεων (και εμφάνιση στο παράθυρο 2) από συγκεκριμένη στάση.

2^ο φίλτρο: Επιλογή των μετρήσεων που αφορούν μετρήσεις πολυγωνομετρίας και συνορθώσεων με βάση των κωδικό αναγνωριστικό των σημείων.

3^ο φίλτρο: Επιλογή όλων των ταχυμετρικών σημείων

4^ο φίλτρο: Επιλογή όλων των αφετηριών.

5^ο φίλτρο: Επιλογή των σημείων που έχουν σκοπευθεί περισσότερο από μια φορά  από συγκεκριμένη στάση.

6^ο φίλτρο: Επιλογή των σημείων που έχουν αλληλοσκοπευθεί.

Κάθε φορά που επιλέγετε κάποια εφαρμογή φίλτρου γίνονται ενεργά αντίστοιχα κουμπιά ενεργειών που αφορούν συγκεκριμένες εργασίες.

Παρακάτω επεξηγούνται τα εικονίδια των εντολών που περιλαμβάνονται στο παράθυρο 3 και εφαρμόζονται στο εκάστοτε ενεργό παράθυρο (1 ή 2):

		Αναίρεση εντολής
		Πρόσθεση νέας παρατήρησης
		Αφαίρεση παρατήρησης
		Αλλαγή παρατήρηση;
		Επιλογή παρατηρήσεων με κριτήρια
		Μεταφορά της παρατήρησης από το παράθυρο 1 στο 2
		Εισαγωγή κωδικού προθέματος σε επιλεγμένα σημεία
		Εισαγωγή κωδικού προθέματος σε όλα τα σημεία με κριτήρια
		Πρόσθεση σταθερής ποσότητας σε επιλεγμένο αριθμητικό πεδίο
		Μεταφορά από το παράθυρο 2 στο 1 και εφαρμογή των νέων παρατηρήσεων στο αρχικό αρχείο μετρήσεων.
		Έξοδος του αρχείου παρατηρήσεων σε αρχείο ΤΕΧΤ
		Προσδιορισμός του μέσου όρου των παρατηρήσεων και αντικατάσταση αυτών από το μέσο όρο.
	Επιλογή των παρατηρήσεων στη ΙΙη θέση τηλεσκοπίου. Το κριτήριο επιλογής είναι οι γωνίες της Ιης με της ΙΙης θέσης να είναι εντός της ακρίβειας που θέτουμε στις «ρυθμίσεις»
	Αντιστροφή της παρατήρησης από την Ιη θέση τηλεσκοπίου στη ΙΙη και αντίστροφα.
	Υπολογισμός του μέσου όρου των παρατηρήσεων και αντικατάσταση αυτών με το μέσο όρο. Δημιουργείται αρχείο αναφοράς με την ακρίβεια των μετρημένων γωνιών.



Οι επιλεγμένες παρατηρήσεις, βάση των παραπάνω κριτηρίων, τοποθετηθούν στο παράθυρο 2 εφαρμόζοντας το αντίστοιχο φίλτρο πατώντας  (παράθυρο εμφάνισης εφαρμογής φίλτρου). Αναλόγως των φίλτρων που έχουν εφαρμοστεί, ενεργοποιούνται εντολές που φαίνονται παρακάτω:

Εντολές Παρατηρήσεων:

	Ορίζει μηδενική τη γωνία αφετηρίας και υπολογίζει τις ανηγμένες γωνίες των σκοπευμένων σημείων (ενεργοποιείται με το 1ο φίλτρο)
	Εναλλαγή των γωνιών μεταξύ της πρώτης Ιης και ΙΙης θέσης τηλεσκοπίου στις επιλεγμένες παρατηρήσεις (στο παράθυρο 2)
	Προσδιορισμός της ακρίβειας των γωνιομετρήσεων (οριζόντιων και κατακόρυφων) καθώς και των μηκών των σημείων που έχουν σκοπευτεί πολλαπλά από συγκεκριμένη στάση. (ενεργοποιείται με το 4ο φίλτρο).
	Προσδιορισμός της ακρίβειας των μηκών των σημείων που έχουν αλληλοσκοπευτεί. (ενεργοποιείται με το 5ο φίλτρο).

Συγκεκριμένα ο προσδιορισμός της ακρίβειας των γωνιών και των μηκών γίνεται όπως το παρακάτω παράδειγμα.

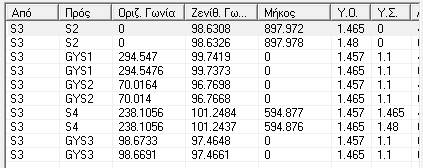

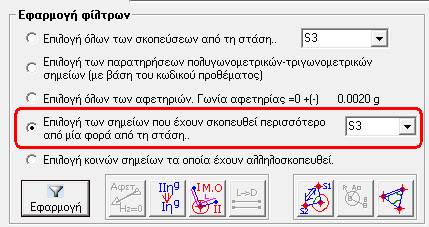

Εφαρμόζοντας το 4^ο φίλτρο για τη στάση S3 έχουμε τα παρακάτω αποτελέσματα:

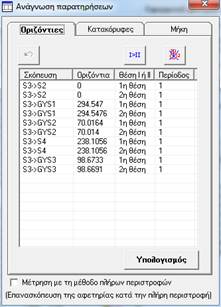

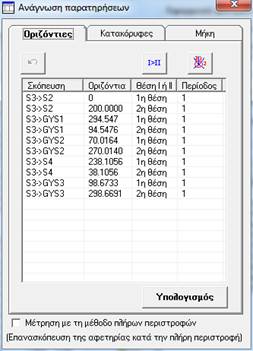

Πατώντας   εμφανίζεται η φόρμα:



Η θέση τηλεσκοπίου αναφέρεται ενδεικτικά και θα πρέπει εμείς να θέσουμε τη σωστή θέση τηλεσκοπίου και την περίοδο από το  και  αντίστοιχα ή στην προηγούμενη φόρμα να θέσουμε τη ΙΙη θέση τηλεσκοπίου από το . Δηλαδή,

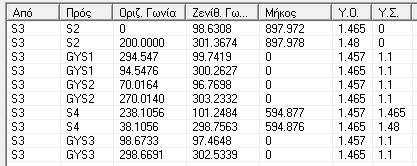

Και πατώντας πάλι  θα έχουμε τις σωστές θέσεις

Πατώντας «Υπολογισμός» υπολογίζονται οι ακρίβειες των γωνιών. Το ίδιο ισχύει και για τα μήκη.

Υπολογισμός Οριζοντίων Γωνιών

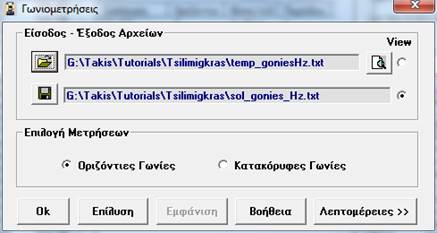

Πατάμε από την καρτέλα Οριζόντιες «Υπολογισμός» και θα έχουμε

Πατάμε επίλυση και εμφανίζεται η παρακάτω φόρμα των αποτελεσμάτων.

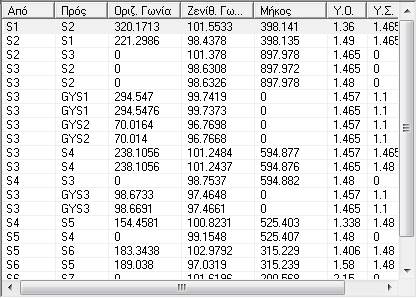

Ομοίως για τα μήκη εφαρμόζοντας το 5^ο φίλτρο έχουμε τα παρακάτω αποτελέσματα:

Από το  αποθηκεύουμε τις παρατηρήσεις με οριζόντια, κατακόρυφη γωνία και μήκος όπως έχουν προσδιοριστεί από τον παραπάνω υπολογισμό.

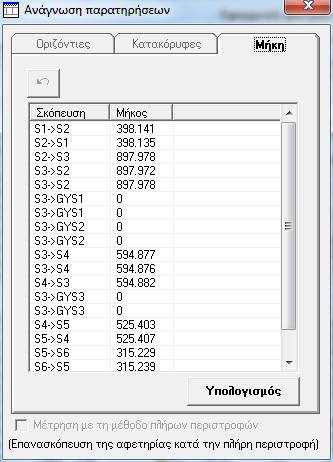

Πατώντας   έχουμε

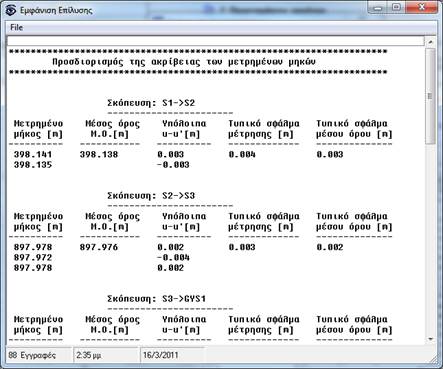

Για τον υπολογισμό πατάμε «Υπολογισμός» και βλέπουμε το αρχείου ελέγχου.

Εντολές προσδιορισμού συντεταγμένων σημείων:

Οι παραπάνω εντολές μας βοηθούν να υπολογίζουμε τις συντεταγμένες των σημείων οι οποίες δεν μπορούν να υπολογιστούν άμεσα αλλά μπορούν έμμεσα είτε με αντιστροφή της γωνίας παρατήρησης, είτε με την συμπληρωματική γωνία, είτε με σκόπευση δυο σταθερών σημείων με γνωστές συντεταγμένες, είτε με τη μέθοδος της οπισθοτομίας, σκοπεύοντας περισσότερα των τριών σημείων με γνωστές συντεταγμένες.

Αναλυτικά οι εντολές παρουσιάζονται παρακάτω:

	Αντιστροφή της οριζόντιας γωνίας παρατήρησης  j-i-k=g => k-i-j=400-g (χρησιμοποιείται π.χ. όταν κατά μήκος της όδευσης μετράμε μία γωνία με αφετηρία κάποια στάση S1 σε τριγωνομετρικό Τ1 που βρίσκεται σε μακρινή απόσταση). Με την αναστροφή έχουμε αφετηρία το τριγωνομετρικό Τ1 και προσδιορίζουμε τις συντεταγμένες της στάσης S1.
	Υπολογισμός συντεταγμένων στάσης ή αφετηρίας. Σε πολλές περιπτώσεις από τη στάση S1 χρησιμοποιούμε αφετηρία So στάση ή σημείο με άγνωστες συν-νες και σκοπεύουμε σημείο με γνωστές συν-νες S2. Mε την εντολή αυτή αντιστρέφουμε τη γωνία So-S1-S2 σε S2-S1-So και υπολογίζουμε τις συν-νες So οι οποίες αποθηκεύονται στο αρχείο των σταθερών σημείων.(ενεργοποίηση εντολής όταν επιλέξουμε παρατήρηση στο παράθυρο 2 με αφετηρία ίση με μηδέν)
	Επίλυση στάσης σκοπεύοντα δύο σημεία με γνωστές συν-νες. Πολλές φορές απαιτείται να επιλύσουμε τις συντεταγμένες της στάσης που βρισκόμαστε σκοπεύοντας (π.χ. σε ρυμοτομικό) τις γωνίες ενός κτιρίου που είναι γνωστές οι συν-νες τους. Αυτόματα υπολογίζουμε της συν-νες της στάσης και αποθηκεύεται στο αρχείο σταθερών συν-νων.
	Επίλυση στάσης σκοπεύοντας 3 ή περισσότερα σημεία με γνωστές συντεταγμένες. Η επίλυση γίνεται με την μέθοδο της πολλαπλής οπισθοτομίας, με δυνατότητα συνόρθωσης αυτής.



Η εντολή  χρησιμοποιείται για να μας οδηγήσει στη θέση που βρίσκεται η παρατήρηση που επιλέξαμε στο παράθυρο εφαρμογής φίλτρου (παράθυρο 2) στο παράθυρο όλων των παρατηρήσεων.



Φόρμα Εργασίας: Έλεγχοι

Αφού εισάγουμε τα σταθερά σημεία και τις παρατηρήσεις του οργάνου το πρόγραμμα έχει τη δυνατότητα να εκτελεί ελέγχους σχετικά με τη δυνατότητα της ταχυμετρικής επίλυσης των σημείων. Οι έλεγχοι που πραγματοποιούνται είναι οι παρακάτω:

1^ος Έλεγχος: Εντοπισμός μη μηδενικής γωνίας αφετηρίας. Για την ταχυμετρική επίλυση των σημείων το DelSurvey απαιτεί η γωνία σκόπευσης της αφετηρίας να είναι μηδενική. Εάν δεν είναι μηδενική τότε μετατρέπεται είτε μέσω του DelSurvey Converter κατά την μετατροπή από τις παρατηρήσεις οργάνων σε παρατηρήσεις format DelSurvey είτε με την εντολή  όπως περιγράφεται παραπάνω.

2^ος Έλεγχος: Ελέγχεται εάν η στάση του οργάνου έχει «σκοπευθεί» από άλλο σημείο ή εάν περιέχεται στο αρχείο σταθερών συν-νων που έχουμε εισάγει κατά τη δημιουργία project εργασίας. Ο έλεγχος αυτός είναι σημαντικός διότι εάν υπάρχει στάση που δεν έχει προηγουμένως σκοπευτεί και δεν περιέχεται στο αρχείο σταθερών συν-νων, τότε η ταχυμετρική επίλυση των σημείων είναι αδύνατη.

3^ος Έλεγχος: Ομοίως ελέγχεται εάν το σημείο που χρησιμοποιούμε ως αφετηρία έχει «σκοπευτεί» προηγουμένως ή εάν περιέχεται στο αρχείο των σταθερών σημείων.

4^ος Έλεγχος: Τέλος γίνεται έλεγχος για πολλαπλά - σκοπευμένα σημεία για να εντοπίσουμε τα σημεία που έχουν προσδιοριστεί από περισσότερες από μία παρατηρήσεις.

Τα αποτελέσματα των ελέγχων εμφανίζονται υπό μορφή πινάκων και μας δίνουν την πληροφορία σχετικά με τη θέση τους στο γενικό αρχείο παρατηρήσεων. Με την εντολή  επιλέγεται η παρατήρηση που βρίσκεται στη φόρμα Παρατηρήσεις, όπου και υποδεικνύεται η αντίστοιχη παρατήρηση.

Επίσης μπορούμε να αποθηκεύσουμε τους ελέγχους σε αρχείο ΤΕΧΤ από την εντολή
