Το εργαλείο Προσανατολισμός Επιφάνειας υπολογίζει την έκθεση του εδάφους από ένα αρχείο raster GeoTiff Float32.

Εισάγουμε το αρχείο της επιφάνειας geotiff και κατόπιν ορίζουμε τη μέθοδο υπολογισμού. Υπάρχουν δύο αλγόριθμοι υπολογισμού: Horn και ZevenbergenThorne. Ο δεύτερος χρησιμοποιείται για εκτάσεις με ήπιο ανάγλυφο.

Ορίζουμε το αρχείο εξόδου και πατώντας Δημιουργία, δημιουργείται ένα αρχείο geotiff στο οποίο έχουν αποθηκευτεί οι προσανατολισμοί του εδάφους σε μοίρες (0^ο έως 360^ο).

Για την οπτικοποίηση της επιφάνειας χρησιμοποιούμε την εφαρμογή Χρωματισμός Επιφάνειας DEM, όπου μπορούμε να θέσουμε 10 κλάσεις:

Η τιμή 0^ο, αναφέρεται για επίπεδο έδαφος.

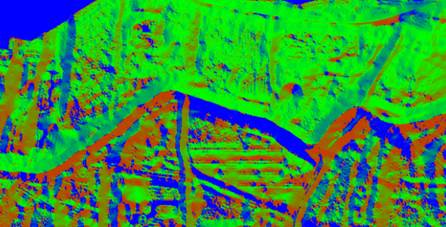

Δείγμα χάρτη προσανατολισμού του εδάφους
