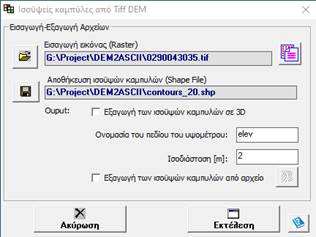

Μπορούμε να σχεδιάσουμε ισοϋψείς καμπύλες από αρχείο raster, το οποίο απεικονίζει υψόμετρα, σε διανυσματική μορφή shape file και μετά να τις εισάγουμε στο σχέδιο με το εργαλείο Εισαγωγή Shape File.    Λόγω ότι τα πυκνά και πολύ μεγάλα σε μέγεθος υψομετρικά σημεία (νέφη σημείων) τα οποία προέρχονται, είτε από laser scanner, είτε από φωτογραμμετρικά προγράμματα επεξεργασίας εικόνων drone, είναι πολύ δύσκολο να διαχειριστούν ως σημεία (σε λίστα, x,y,z) ή ως ASCII GRID DEM , γι’ αυτό το λόγο πολλές φορές τα υψομετρικά δεδομένα απεικονίζονται σε raster μορφή για τη γρήγορη διαχείρισή τους. Επιλέγοντας το παραπάνω εργαλείο εμφανίζεται η παρακάτω φόρμα:

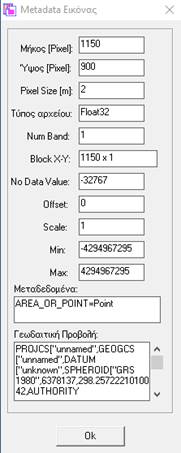

Από το  εισάγουμε την εικόνα. Πατώντας  μπορούμε να δούμε τα μεταδεδομένα της εικόνας που θέλουμε να επεξεργαστούμε

Εφόσον το αρχείο raster που έχουμε εισάγει, απεικονίζει υψομετρικά δεδομένα (Float32), για τη δημιουργία των ισοϋψών καμπυλών δίνουμε το αρχείο shape file που θα δημιουργηθούν οι καμπύλες. Εάν θέλουμε οι καμπύλες να είναι σε shape file 3D επιλέγουμε . Μπορούμε να ορίσουμε το όνομα του πεδίου του shape file όπου θα αποθηκευτούν τα υψόμετρα, συμπληρώνοντας το πεδίο . Δίνουμε την ισιοδιάσταση των καμπυλών σε μέτρα . Επίσης μπορούμε να καθορίσουμε τη δημιουργία συγκεκριμένων καμπύλες, με συγκεκριμένα υψόμετρα, τα οποία καθορίζουμε σε ένα αρχείο TEXT, αντί της δημιουργίας των καμπυλών με σταθερή ισοδιάσταση. Το αρχείο ΤΕΧΤ θα πρέπει να περιέχει τα υψόμετρα που θέλουμε να σχεδιαστούν σε μορφή όπως φαίνεται παρακάτω:

Εισάγουμε το αρχείο ΤΕΧΤ επιλέγοντας  και πατώντας .

Πατάμε Εκτέλεση για τη δημιουργία των ισοϋψών καμπυλών.
