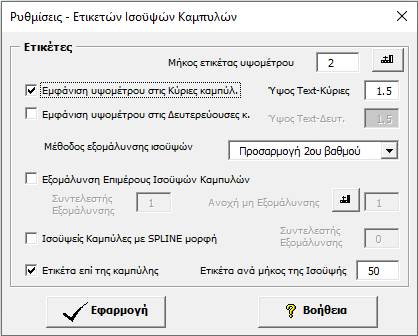

Επιλέγουμε εάν θα εμφανίζονται οι ετικέτες στις κύριες καμπύλες, καθώς και το ύψος αυτών .

Επιλέγουμε εάν θα εμφανίζονται οι ετικέτες στις δευτερεύουσες καμπύλες, καθώς και το ύψος αυτών .

Επιλέγουμε την μέθοδο εξομάλυνσης των ισοϋψών καμπυλών. Οι μέθοδοι που μπορούμε να επιλέξουμε είναι: Απλή Πολυγωνική – Προσαρμογή Καμπύλης – Προσαρμογή 2^ου Βαθμού – Προσαρμογή 3^ου Βαθμού.

Υπάρχει δυνατότητα (μόνο για επιφάνεια ΤΙΝ) να γίνεται μερική εξομάλυνση των καμπυλών, όπου δίνουμε τον συντελεστή εξομάλυνσης (0 καμία εξομάλυνση) και την ανοχή εξομάλυνσης, δηλαδή το ελάχιστο μήκος της καμπύλης στο οποίο δεν θα γίνεται εξομάλυνση.

(Η παραπάνω ρύθμιση εμφανίζεται μόνο όταν η επιφάνεια είναι μορφής ΤΙΝ)

Εάν θέλουμε μπορούμε να σχεδιάσουμε τις ισοϋψείς καμπύλες σε SPLINE μορφή, επιλέγοντας την αντίστοιχη επιλογή, θέτοντας τον συντελεστή εξομάλυνσης. Δίνοντας την τιμή 0 (μηδέν), η καμπύλη θα διέρχεται υποχρεωτικά από τα σημεία προσαρμογής.

Επίσης μπορούμε να καθορίσουμε την απόσταση, κατά μήκος της ισοϋψής καμπύλης, που θα επαναλαμβάνεται η πληροφορία του υψομέτρου, δίνοντας την τιμή σε μέτρα στο πεδίο Ετικέτα ανά μήκος της Ισοϋψής .

Στο παρακάτω σχήμα φαίνεται πως επηρεάζει η κάθε παράμετρος στη σχεδίαση των ισοϋψών καμπυλών.

Πατάμε Εφαρμογή για την αποθήκευση των ρυθμίσεων και κλείσιμο της φόρμας.
