Κατά τη διαμόρφωση – ισοπέδωση του εδάφους, απαιτείται συχνά ο υπολογισμός των όγκων της εκσκαφής και των επιχώσεων, με σκοπό να περιοριστεί στο ελάχιστο ή όποια μετακίνηση γαιών ή αν είναι δυνατόν, οι όγκοι των εκσκαφών να ισοσκελιστούν με τους όγκους των επιχώσεων. Το εργαλείο του DelSurveyCad μπορεί να σχεδιάσει την προβολή της επιφάνειας σχεδιασμού στο φυσικό έδαφος (Daylight), λαμβάνοντας υπόψη τις κλίσεις των πρανών και των ορυγμάτων, καθώς επίσης να δημιουργεί τη διαμορφωμένη επιφάνεια και να υπολογίζει τους όγκους των εκσκαφών και των επιχώσεων. Το πρόγραμμα έχει επίσης τη δυνατότητα να μετακινεί την επιφάνεια σχεδιασμού κατά τέτοιο τρόπο, ώστε μετά από μερικές επαναλήψεις να ισοσκελίζει τους όγκους των εκσκαφών και των επιχώσεων σε ποσοστό που το έχουμε προκαθορίσει (π.χ. 2%).

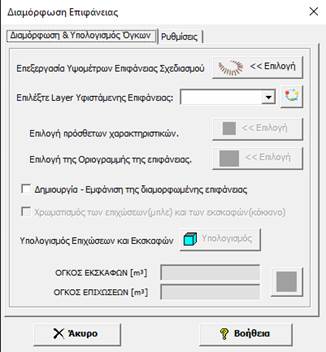

Εκκινώντας την εφαρμογή παρουσιάζεται η παρακάτω φόρμα:

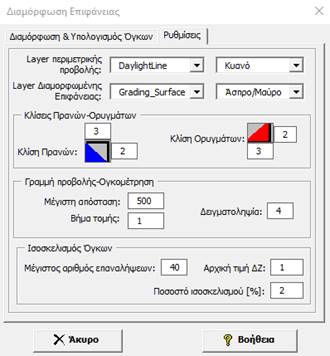

Επιλέγοντας «Ρυθμίσεις» μεταβαίνουμε στην καρτέλα με τις ρυθμίσεις της εφαρμογής.

Αρχικά ορίζουμε τα Layers και τα χρώματα στα οποία θα σχεδιαστούν, η γραμμή προβολής (τομής) της επιφάνειας σχεδιασμού στη φυσική επιφάνεια και η διαμορφωνομένη επιφάνεια (επιφάνεια σχεδιασμού).

Δίνουμε τις κλίσεις των πρανών και των ορυγμάτων.

Στην ενότητας «Γραμμή προβολής-Ογκομέτρηση» ορίζουμε την μέγιστη απόσταση που μπορεί να κείται η γραμμή προβολής της επιφάνειας σχεδιασμού στο φυσικό έδαφος, , το βήμα δειγματοληψίας της γραμμής για την εύρεση της τομής  της με το φυσικό έδαφος  , και την τιμή δειγματοληψίας των υψομέτρων κατά μήκος της γραμμής της επιφάνειας σχεδιασμού και  του υπολογισμού των όγκων  . Οι παραπάνω τιμές εξαρτώνται από την πυκνότητα των σημείων που περιγράφεται το φυσικό έδαφος. Παράδειγμα έαν το ψηφιακό μοντέλο του εδάφους έχει μία πυκνότητα σημείων περίπου 5 μέτρα, τότε το βήμα τομής θα  είναι το 1/5 , δηλαδή  1. Αντίστοιχα η δειγματοληψία θα είναι το μισό δηλαδή 2.5 μέτρα ή 2 μέτρα.

Στην ενότητα «Ισοσκελισμός Όγκων»  δίνουμε τον μέγιστο αριθμό των επαναλήψεων που θα κάνει η εφαρμογή έως ότου ισοσκελιστούν οι όγκοι, , καθώς επίσης και την αρχική τιμή  μετακίνησης των υψομέτρων της επιφάνειας, . Η εφαρμογή εκτελεί συνεχείς επαναλήψεις και υπολογισμούς των όγκων εκσκαφών και επιχώσεων (έως την τιμή που ορίζουμε), έως ότου επιτευχθεί η διαφορά των όγκων να είναι μικρότερη από το ποσοστό που έχουμε ορίσει, .

Μεταβαίνοντας στην αρχική καρτέλα «Διαμόρφωση & Υπολογισμός Όγκων» , πατώντας , μπορούμε να επιλέξουμε την επιφάνειας σχεδιασμού (3D Polline) και να επεξεργαστούμε τα υψόμετρα των κορυφών και τις κλίσεις των πλευρών της, όπως αναφέρεται στην εφαρμογή  Επεξεργασία Υψομέτρων 3D Polyline .



Επιλέγουμε το Layer , στο οποίο βρίσκεται η επιφάνεια του φυσικού εδάφους, η οποία θα πρέπει να είναι σε μορφή ΤΙΝ  3D Face. Μπορούμε να εισάγουμε την επιφάνεια του φυσικού εδάφους, η οποία βρίσκεται σε μορφή ΤΙΝ DelSurvey από την εφαρμογή Εισαγωγή Επιφάνειας ΤΙΝ ή GRID , εισάγοντας την επιφάνεια ΤΙΝ και επιλέγοντας, «Εισαγωγή της επιφάνειας ως 3D Face», στο όνομα του Layer που ορίζουμε.  Εάν δεν εμφανίζεται το Layer που μόλις έχουμε εισάγει την επιφάνειας πατάμε  για να γίνει ανανέωση των layers.

Εάν η επιφάνεια που θέλουμε να διαμορφώσουμε περιέχει χαρακτηριστικές γραμμές ή επιφάνειες (breaklines, καταπτώσεις, διαστρωματώσεις κ.α.) τότε επιλέγουμε εντός της επιφάνειας τις χαρακτηριστικές οντότητας πατώντας , οι οποίες θα πρέπει να είναι οντότητες 3D Polyline. Μετά την επιλογή οι οντότητες μετακινούνται αυτόματα στο Layer “Add_Features_Surface” με χρωματισμό Magenta. Εφόσον υπάρχουν οντότητας 3D Polyline στο παραπάνω Layer, τότε αυτές λαμβάνονται υπόψη κατά τη δημιουργία της επιφάνειας σχεδιασμού.

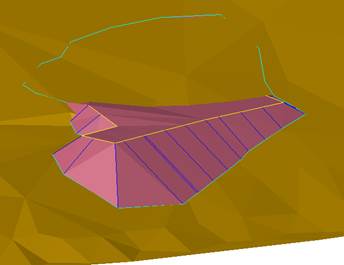

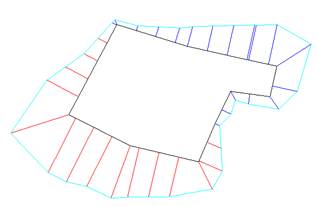

Πατώντας , επιλέγουμε την κλειστή 3D Polyline, που αποτελεί την περίμετρο (boundary) της επιφάνειας σχεδιασμού και αυτόματα σχεδιάζεται η γραμμή προβολής-τομής (daylight) της επιφάνειας σχεδιασμού με το φυσικό έδαφος, λαμβάνοντας υπόψη τις κλίσεις των πρανών και των ορυγμάτων, που έχουμε θέσει στις ρυθμίσεις:

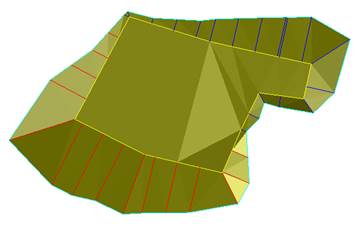

Εάν επιλέξουμε , τότε εμφανίζεται και η επιφάνειας σχεδιασμού:

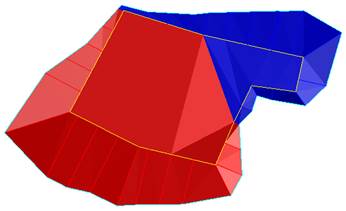

Επιλέγοντας  τότε η επιφάνεια χρωματίζεται αναλόγως των επιχώσεων και των εκσκαφών που απαιτούνται:

Για τον υπολογισμό των όγκων πατάμε , όπου εμφανίζονται οι συνολικοί όγκοι των εκσκαφών και των επιχώσεων

Αφού γίνει ο υπολογισμός των όγκων, ενεργοποιείται η δυνατότητα του αυτόματου ισοσκελισμού των όγκων . Πατώντας το παραπάνω κουμπί και επιλέγοντας την Boundary, 3D Polyline, αρχίζει ο αυτόματος υπολογισμός των όγκων και εκτελούνται επαναλήψεις, έως ότου επιτευχθεί το κριτήριο ισοσκελισμού που έχουμε θέσει στις ρυθμίσεις,  (π.χ. Όγκος εκσκαφών - Όγκος Επιχώσεων < 2% ).

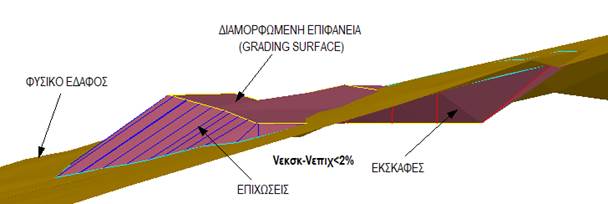

Εφόσον τελειώσει η διαδικασία, δημιουργείται μία τελική επιφάνεια σχεδιασμού:
