Πολλές φορές κατά τη σύνταξη του τοπογραφικού σχεδίου απαιτείται να  περιστραφεί το σχέδιο κατά τέτοιο τρόπο ώστε το μεγαλύτερο μήκος αποτύπωσης να εμφανίζεται είτε οριζόντιο είτε κάθετο. Συνήθως τέτοια τοπογραφικά σχέδια απεικονίζουν μεγάλου μήκους γραμμικών στοιχείων, όπως αγωγούς, υδραυλικούς αύλακες, γραμμές αιγιαλού και παραλίας κ.α. Κατά τη δημιουργία «πλάγιου καννάβου» περιστρέφεται το ορθοκανονικό σύστημα συντεταγμένων  αναλόγως της στροφής που έχει γίνει στο σχέδιο. Με τον παραπάνω τρόπο μπορούμε μεγάλα σε μήκος σχέδια να τα επιμερίσουμε και να στρέψουμε κάθε τμήμα του έτσι ώστε να απεικονίζονται σε ευθεία. Οι γραμμές επαφής μεταξύ των σχεδίων που έχουν διαφορετική στροφή σχηματίζουν τον λεγόμενο «Όνυχα» του σχεδίου.

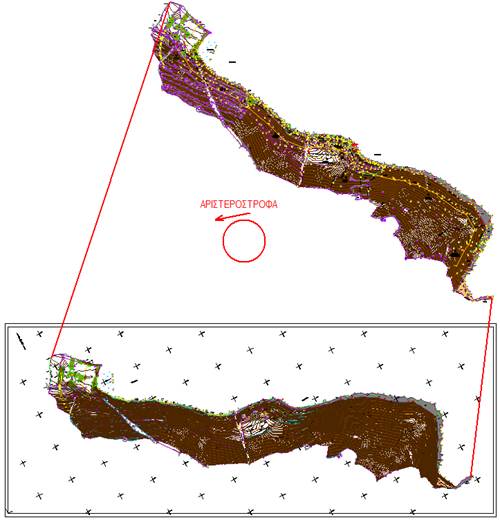

Για τη δημιουργία πλάγιου καννάβου επιλέγουμε «Σχεδιασμός Πλάγιου Καννάβου»Εφόσον πραγματοποιήσουμε αντιγραφή, μετακίνηση και στροφή του σχεδίου επιλέγουμε από το  δύο τουλάχιστον ομόλογα σημεία μεταξύ του ορθοκανονικού σχεδίου και του πλάγιου. Έπειτα μας ζητείται να δώσουμε τη φορά της στροφής δηλαδή εάν είναι δεξιόστροφη ή αριστερόστροφη.

Από το  δίνουμε την κάτω αριστερή γωνία και την πάνω δεξιά του νέου σχεδίου και πατάμε «Δημιουργία» για το σχεδιασμό του πλάγιου καννάβου.

ΠΡΟΣΟΧΗ!! Κατά το σχεδιασμό του πλάγιου καννάβου δεν αποτυπώνονται οι συντεταγμένες στο πλαίσιο του καννάβου αλλά σε κάθε «σταυρό» του σχεδίου και δεν δίνεται η δυνατότητα να σχεδιαστεί ο κάνναβος με γραμμές.

Όλες οι ρυθμίσεις για τον σχεδιασμό του καννάβου θέτονται από την καρτέλα «Δημιουργία Ορθοκανονικού Καννάβου».

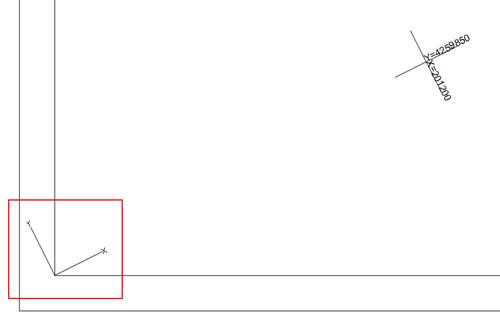

Επίσης επιπρόσθετα κατά το σχεδιασμό του πλάγιου καννάβου απεικονίζεται στην κάτω αριστερή γωνία του πλαισίου η υλοποίηση του ορθοκανονικού συστήματος συντεταγμένων Χ,Υ.

Επίσης επιπρόσθετα κατά το σχεδιασμό του πλάγιου καννάβου απεικονίζεται στην κάτω αριστερή γωνία του πλαισίου η υλοποίηση του ορθοκανονικού συστήματος συντεταγμένων Χ,Υ.
