Για τον σχεδιασμό του τοπογραφικού καννάβου εκκινούμε την αντίστοιχη εφαρμογή πατώντας το εικονίδιο  από την εργαλειομπάρα  ή από το εικονίδιο   στο menu Ribbon ή επιλέγετε από το menu

Για να σχεδιάσουμε ένα τοπογραφικό κάνναβο κάνουμε τις παρακάτω ενέργειες:

1.       Δίνουμε τις συντεταγμένες της κάτω αριστερής γωνία του καννάβου και της πάνω αριστερής, είτε από την οθόνη είτε από την φόρμα.

2.       Δίνουμε το βήμα του καννάβου.

3.       Καθορίζουμε εάν ο κάνναβος θα είναι με γραμμές ή με σταυρό. Εάν επιλέξουμε σταυρό θα πρέπει να δώσουμε την κλίμακα Χ και Υ καθώς και το ύψος του Tick. (Βλέπε στο παρακάτω σχήμα).

4.       Εάν θέλουμε να υπάρχει και περίγραμμα  στον κάνναβο επιλέγουμε την αντίστοιχη επιλογή και δίνουμε την απόσταση που θα έχει από τον κάνναβο καθώς επίσης και το πάχος γραμμής του περιγράμματος.

5.       Μπορούμε να ρυθμίσουμε το ύψος των αριθμών που θα εμφανίζονται, τον αριθμό των ψηφίων (Hatt, 5ψήφιος, ΕΓΣΑ 7ψήφιος κ.ο.κ). δίνουμε επίσης την απόσταση που θα έχουν οι συντεταγμένες από το τελάρο του καννάβου καθώς και το μήκος των συντεταγμένων (βλέπε παρακάτω σχήμα).

6.       Δίνουμε το όνομα και το ψρώμα του Layer που θέλουμε.

7.       Καθορίζουμε την στοίχιση των συντεταγμένων (Κάθετες ή οριζόντιες) ως προς το τελάρο του καννάβου και σε ποιες θέσεις θα εμφανίζονται (επάνω, κάτω κοκ).

8.       Τέλος μπορούμε να αποθηκεύσουμε από το  όλα αυτά τα στοιχεία σε ένα αρχείο “Name.knb” έτσι ώστε να μπορούμε να τα χρησιμοποιούμε και σε άλλο τοπογραφικό σχέδιο, εισάγοντάς τα με το .

9.       Πατάμε δημιουργία και σχεδιάζεται ο κάνναβος.

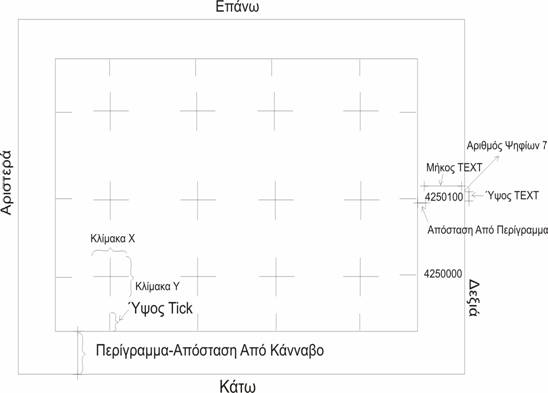

Παρακάτω βλέπουμε τις ρυθμίσεις του καννάβου.

Ρυθμίσεις Καννάβου
