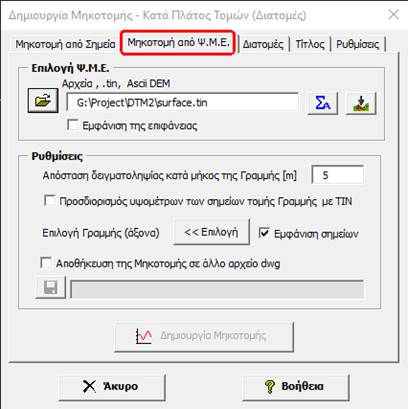

Για τη δημιουργία μηκοτομής από Ψ.Μ.Ε. επιλέγουμε την καρτέλα Μηκοτομή από Ψ.Μ.Ε, όπου εμφανίζεται η παρακάτω φόρμα:

Εισάγουμε το Ψηφιακό Μοντέλο Εδάφους (Ψ.Μ.Ε) από το  και μπορούμε να δούμε τα στατιστικά στοιχεία, όπως μέγιστο και ελάχιστο υψόμετρο, εμβαδόν κ.α. πατώντας . Υπάρχει η δυνατότητα να εισάγουμε αρχείο επιφάνειας σε μορφή ASCII GRID άμεσα από την εφαρμογήDelTerrain πατώντας .

Tο Ψ.Μ.Ε. θα πρέπει να είναι της μορφής είτε ΤΙΝ είτε ASCII GRID είτε σε μορφή GeoTiff (DSM). Επιλέγοντας «Εμφάνιση της Επιφάνειας» σχεδιάζεται η επιφάνεια στο σχέδιο ή τα περιμετρικά όρια της, εάν η επιφάνεια είναι σε μορφή GeoTiff.

Δίνουμε την Απόσταση Δειγματοληψίας που θα γίνει κατά μήκος της γραμμής.

Επιλέγοντας   θα προσδιοριστούν τα υψόμετρα των κορυφών της γραμμής, καθώς και των σημείων που προκύπτουν από την τομή της γραμμής με τις πλευρές ΤΙΝ της επιφάνειας. Η παραπάνω επιλογή είναι διαθέσιμη μόνο εάν η επιφάνεια είναι της μορφής ΤΙΝ.

Εάν επιλέξουμε , τότε τα σημεία της παρεμβολής θα σχεδιαστούν επί του άξονα της μηκοτομής/διατομής.

Επιλέγουμε την γραμμή πατώντας . Η γραμμή πρέπει να είναι τύπου LINE ή LW POLYLINE.

Αυτόματα δημιουργείται στο Project Εργασίας το αρχείο mikotomi.txt που περιέχει τα σημεία με τα προσδιορισθέντα υψόμετρά τους.

Εάν θέλουμε ο σχεδιασμός της μηκοτομής να γίνει σε άλλο αρχείο dwg, επιλέγουμε την αντίστοιχη επιλογή και δίνουμε το όνομα του νέου αρχείου.

Για τον σχεδιασμό της μηκοτομής πατάμε   και δίνουμε το σημείο που θα εισαχθεί και θα σχεδιαστεί η Μηκοτομή.
