Σε πολλές εργασίες, απαιτείται ο σχεδιασμός των κατά πλάτος τομών του εδάφους/διατομές, κατά μήκος ενός άξονα. Τέτοιος άξονας μπορεί να είναι π.χ.,  ο άξονας ενός δρόμου ή η βαθιά γραμμή ρέματος κλπ. Το πρόγραμμα μπορεί να σχεδιάσει αρχικά της τομές του εδάφους και κατόπιν να σχεδιάσει τις διατομές που επιλέγουμε. Τα υψόμετρα κατά μήκος των διατομών προσδιορίζονται από το υφιστάμενο ψηφιακό μοντέλο εδάφους, το οποίο μπορεί να είναι είτε σε μορφή ΤΙΝ, είτε σε μορφή ASCII GRID, είτε σε μορφή GeoTiff (DSM).

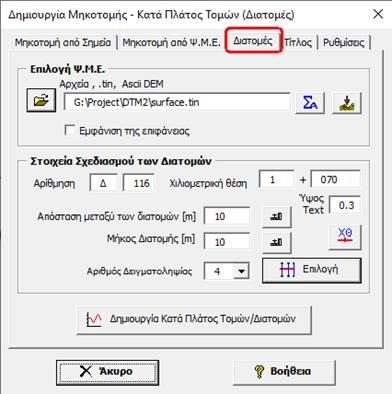

Αρχικά εισάγουμε το αρχείο του ΨΜΕ πατώντας . Πατώντας  μπορούμε να δούμε τα στατιστικά στοιχεία της επιφάνειας. Εάν δεν έχουμε δημιουργήσει ΨΜΕ για την περιοχή μελέτης, μπορούμε αυτόματα να το εισάγουμε από το DelTerrain, πατώντας .

Στην ενότητα Στοιχεία Σχεδιασμού των Διατομών δίνουμε το πρόθεμα και το νούμερο της αρχικής αρίθμησης των ονομασιών των διατομών, καθώς και την αρχή της χιλιομετρικής αρίθμησης. Δίνουμε την απόσταση μεταξύ των διατομών και το πλάτος αυτών. Πατώντας το εργαλείο , μπορούμε να μετρήσουμε αποστάσεις στο σχέδιο και αυτόματα να ενημερωθούν τα αντίστοιχα πεδία.

Το εργαλείο  χρησιμοποιείται για την χιλιομετρική αρίθμηση του άξονα.

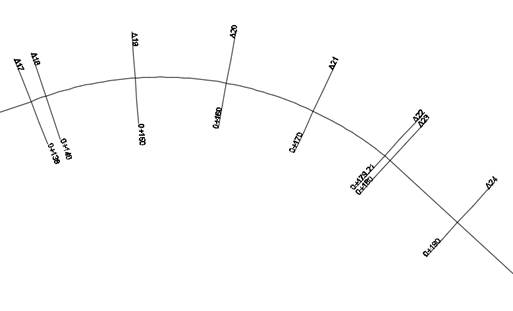

Για το σχεδιασμό των τομών του εδάφους επιλέγουμε τον άξονα, ο οποίος θα πρέπει να είναι σε μορφή LWPOLYLINE, πατώντας,   , όπου αφενός μεν σχεδιάζονται οι τομές του εδάφους κατά μήκος του άξονα και αφετέρου πραγματοποιείται παρεμβολή για τον προσδιορισμό των υψομέτρων των σημείων των τομών στο ΨΜΕ.

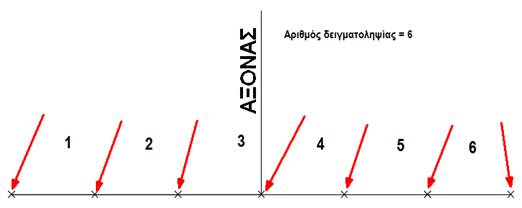

Ο αριθμός των σημείων κατά μήκος της διατομής, προσδιορίζεται επιλέγοντας τον Αριθμό Δειγματοληψίας, ο οποίος θα πρέπει να είναι πάντοτε ζυγός αριθμός (π.χ. 2,4,6 κοκ). Εάν επιλέξουμε ως αριθμό δειγματοληψίας , η παρεμβολή κατά μήκος της διατομής θα γίνει σε 7 σημεία, σύμφωνα με το παρακάτω σχήμα.

Για τον σχεδιασμό των διατομών πατάμε  και επιλέγουμε τις διατομές που θέλουμε να σχεδιάσουμε, επιλέγοντας την ονομασία των διατομών (ΤΕΧΤ), όπως π.χ. Δ1, Δ2, κοκ. Και εισάγοντας το σημείο που θα σχεδιαστή η διατομή.

Κατά το σχεδιασμό των διατομών η εφαρμογή αυτόματα θέτει την κλίμακα μηκών ίση με την κλίμακα υψών.
