Η εισαγωγή - ραπορτάρισμα των σημείων γίνεται με δύο τρόπους.

Πρώτος τρόπος:

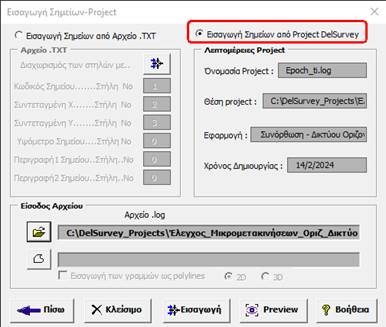

Επιλέγοντας Εισαγωγή Σημείων από Project DelSurvey το οποίο έχουμε δημιουργήσει κατά την εκτέλεση κάποιας εφαρμογής του DelSurveyCalc (π.χ. Επίλυση Ταχυμετρικών Σημείων, όδευσης, συνόρθωσης κ.α.).

Εισάγουμε από το , το αρχείο <όνομα αρχείου>.log του project που δημιουργήσαμε. Αυτόματα τα πεδία που βρίσκονται στην αντίστοιχη επιλογή μας δίνουν πληροφορίες για το project.

Εάν θέλουμε να δούμε το αρχείο πατάμε Preview.

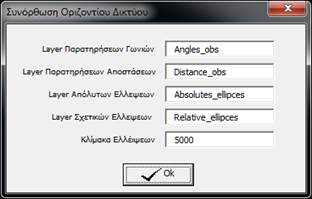

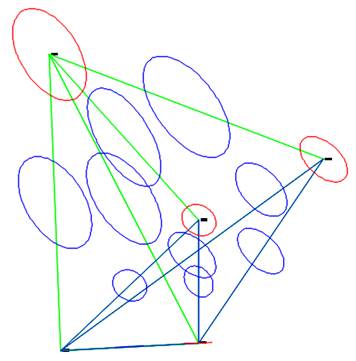

Πατάμε Εισαγωγή και τα σημεία εισάγονται στο σχέδιο. Εφόσον το Project εργασίας αποτελεί συνόρθωση οριζοντίου δικτύου, εκτός από τα σημεία εισάγεται στο σχέδιο και το δίκτυο των συνορθωμένων κορυφών με τις ελλείψεις σφάλματος. Προηγουμένως θα σας ζητηθεί να ορίσετε τα Layer σχεδίασης και την κλίμακα ελλείψεων, όπως φαίνεται στην παρακάτω φόρμα:



Δεύτερος Τρόπος

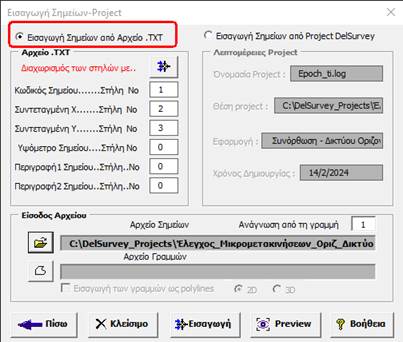

Επιλέγουμε Εισαγωγή Σημείων από Αρχείο .ΤΧΤ, εάν τα σημεία που θέλουμε να εισάγουμε περιέχονται σε αρχείο ΤΕΧΤ.

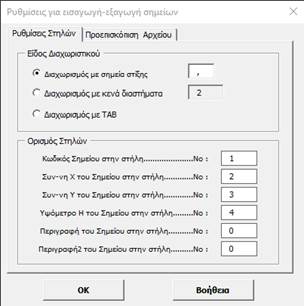

 Από το  δίνουμε τον τρόπο με τον οποίο διαχωρίζονται οι στήλες και τη γραμμογράφηση του αρχείου .

Η σειρά των στηλών καθορίζεται από τον χρήστη (π.χ. 1^η -κωδικός σημείου, 2^η -Συντεταγμένη Χ …..κ.ο.κ). Η διαδικασία είναι η εξής:

Επιλέγουμε την αντίστοιχη επιλογή (Εισαγωγή Σημείων από Αρχείο .ΤΧΤ).

Εισάγουμε από το  το αρχείο ΤΧΤ.

Εάν θέλουμε να δούμε το αρχείο πατάμε Preview

Πατάμε Εισαγωγή και τα σημεία εισάγονται στο σχέδιο.



Μπορούμε κατά την εισαγωγή των σημείων να σχεδιάσουμε και γραμμές, εισάγοντας το αρχείο γραμμών  πατώντας το εικονίδιο  .





Το πρόγραμμα σχεδιάζει τις γραμμές σε μορφή LINES ή POLYLINES (2D Lines , Polylines ή 3D Lines,  Polylines).



Η παραπάνω εφαρμογή έχει χρήση για μεγάλες εκτάσεις τοπογραφικών εργασιών, όπου έχουμε πολλά σημεία τα οποία ορίζουν συνεχείς γραμμές (όρια οικιστική πύκνωσης,  όρια δασικών πολυγώνων κ.α.), αποφεύγοντας να ενώνουμε τα σημεία μεταξύ τους χειροκίνητα.

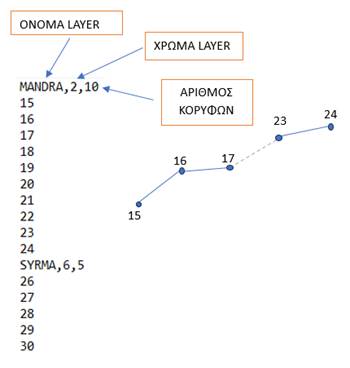

Το Format του αρχείου γραμμών είναι  :

Οι κωδικοί των σημείων πρέπει να περιέχονται στο αρχείο των σημείων (ΤΕΧΤ) που θα εισάγουμε.

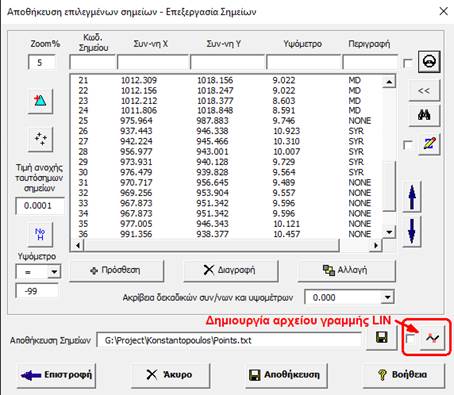

Μπορούμε να δημιουργήσουμε αυτόματα αρχείο γραμμών από το εργαλείο Αποθήκευση Επιλεγμένων Σημείων σε Αρχείο από το menu του DelSurveyCad, επιλέγοντας την αντίστοιχη επιλογή, όπως φαίνεται παρακάτω:

Πατώντας , εξαφανίζεται η παρακάτω φόρμα:

Δίνομε το όνομα και το χρώμα του Layer που θα σχεδιαστεί η γραμμή και πατάμε Ok. Μπορούμε να αποθηκεύσουμε περισσότερες της μιας γραμμής στο ίδιο αρχείο εάν επιλέξουμε .



Επιπλέον μπορούμε να δημιουργήσουμε αρχεία γραμμών από την εφαρμογή του DelSurveyCalc  Καθορισμός Είδους Σημείων.
