Για την ορθή απεικόνιση του εδάφους απαιτείται πλέον των χαρακτηριστικών υψομετρικών σημείων που αποτυπώνουμε, να εισαχθούν και επιπρόσθετα υψομετρικά στοιχεία που περιγράφουν το έδαφος, όπως γραμμικά στοιχεία που αναπαριστούν απότομες αλλαγές κλίσης (Breaklines). Επίσης πολλές φορές απαιτείται να οριοθετήσουμε αυστηρά την επιφάνεια (Boundary Polyline) ή να δημιουργήσουμε κενές περιοχές που δεν θα αναπαριστούν το έδαφος.

Το DelSurveyCad μέσω της εφαρμογής TIN Professional δίνει τη δυνατότητα να δημιουργηθεί μία επιφάνεια ΤΙΝ εισάγοντας δεσμεύσεις, όπως γραμμές Breaklines, αυστηρή περιμετρική οριοθέτηση και καθορισμός κενών περιοχών.



Πατώντας από την παρακάτω φόρμα TIN Professional

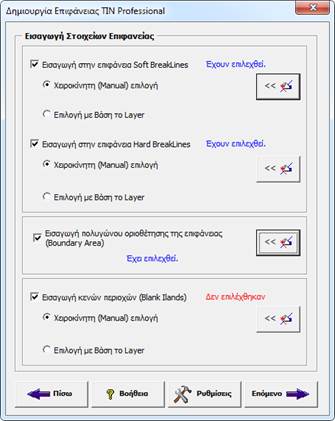

 εμφανίζεται η παρακάτω φόρμα:



Εισαγωγή γραμμών BreakLines.

Μπορούμε να εισάγουμε στην επιφάνεια είτε Soft Breaklines είτε Hard Breaklines.



Η Soft Breakline χρησιμοποιείται για να επιβάλουμε τη συνθήκη ότι όλα τα υψόμετρα κατά μήκος της γραμμής αναφέρονται στην επιφάνεια ΤΙΝ.

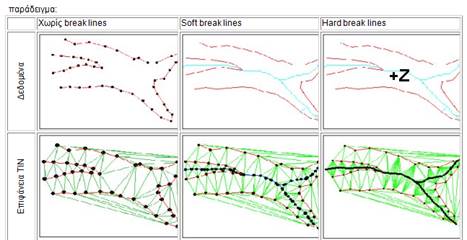

Παρακάτω μπορούμε να δούμε πως εφαρμόζεται η Soft Breakline σε κάποια επιφάνεια ΤΙΝ

Το αποτέλεσμα της επιφάνειας που σχηματίζεται από τα σημεία θα είναι:

Όταν επιβάλουμε την Soft Breakline η επιφάνεια θα πάρει τη μορφή:

Η soft breakline μπορεί να έχει σταθερό ή μεταβαλλόμενο υψόμετρο. Για παράδειγμα ένας αγωγός έχει σταθερό υψόμετρο ενώ αντίθετα ο άξονας ενός δρόμου έχει μεταβαλλόμενο υψόμετρο.

Η Hard Breakline χρησιμοποιείται για να επιβάλουμε τη συνθήκη ότι όλα τα υψόμετρα κατά μήκος της γραμμής αναφέρονται στην επιφάνεια ΤΙΝ και επιπρόσθετα προσθέτονται και επιπλέον υψομετρικά σημεία κατά το μήκος της με τη μέθοδο της παρεμβολής



Η επιλογή των Soft Breakines και Hard Breaklines γίνεται είτε manual είτε από το Layer που βρίσκονται από το .

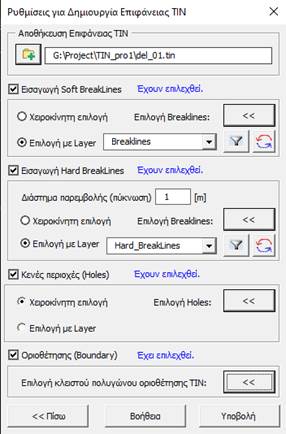

Πατώντας Ρυθμίσεις    εμφανίζεται η παρακάτω φόρμα:

Επιλέγουμε το βήμα παρεμβολής που θα πραγματοποιηθεί κατά μήκος της Hard Breakline, καθώς επίσης και εάν θέλουμε να εισαχθούν ως σημεία στην επιφάνεια οι κορυφές των πολυγώνων, όπως του πολυγώνου οριοθέτησης (Boundary), αλλά και των πολυγώνων που περικλείουν περιοχές που δεν θα δημιουργηθεί επιφάνεια (Blank Area or ιlands).

Για την οριοθέτηση της επιφάνειας επιλέγουμε κλειστή πολυγωνική γραμμή που θέλουμε να περιβάλλει την επιφάνεια. Την οριοθετημένη περιοχή μπορούμε να την προσδιορίσουμε κατά την διαδικασία εισαγωγής σημείων .

Ομοίως για τον καθορισμό των κενών περιοχών μπορούμε να τις επιλέξουμε είτε χειροκίνητα τα πολύγωνα, είτε από το Layer που βρίσκονται .

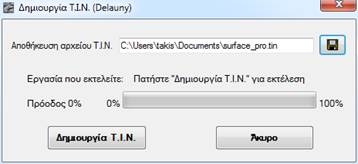

Πατάμε Επόμενο για την δημιουργία επιφάνειας, δίνοντας το αρχείο επιφανείας που θα δημιουργηθεί και πατάμε Δημιουργία ΤΙΝ.
