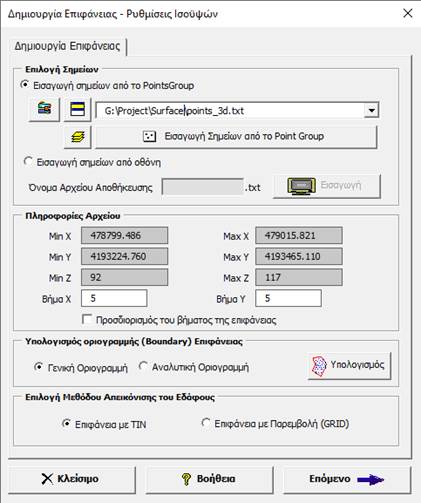

Για την δημιουργία επιφάνειας επιλέγουμε το «Δημιουργία Επιφανειών», όπου εμφανίζεται η παρακάτω φόρμα:

Επιλέγουμε τον τρόπο που θα εισαχθούν τα σημεία για τη δημιουργία της επιφάνειας. Τα σημεία μπορούμε να τα εισάγουμε με τους παρακάτω τρόπους:



α. Εισαγωγή των σημείων από το PointGroup:

Επιλέγουμε από την αναπτυσσόμενη λίστα το αρχείο σημείων, από τα οποία θέλουμε να δημιουργήσουμε την επιφάνεια. Από το εικονίδιο  διαχειριζόμαστε το PointGroup και με το  μπορούμε να κάνουμε ανάγνωση (refresh) των PointGroups. Εάν τα σημεία περιέχονται σε παραπάνω από ένα αρχείο στο PointGroup, τότε συγχωνεύουμε τα αρχεία, χρησιμοποιώντας το εργαλείο του DelSurveyCad  «Συγχώνευση Αρχείων στο PointGroup» από το εικονίδιο  . Για την εισαγωγή των σημείων από το PointGroup πατάμε



β. Εισαγωγή των σημείων από την οθόνη.

Προσοχή!! Τα σημεία που θα εισαχθούν από την οθόνη θα πρέπει να έχουν υψόμετρα. Εφόσον επιλέξουμε Εισαγωγή σημείων από οθόνη θα πρέπει να δώσουμε το όνομα του αρχείου, που θα αποθηκευτούν τα σημεία. Το αρχείο δημιουργείται στον φάκελο του Project εργασίας.

Επιλέγουμε το  εάν θέλουμε κατά την εισαγωγή των σημείων να πραγματοποιηθεί επιπλέον ανάλυση της κατανομής των σημείων και να προσδιοριστεί το βέλτιστο βήμα καταγραφής του υψομέτρου, εφόσον θέλουμε να κατασκευάσουμε επιφάνεια τύπου GRID (κατά την εισαγωγή θα υπάρξει μικρή καθυστέρηση, λόγω της ανάλυσης των σημείων).

Αμέσως μετά εμφανίζεται η φόρμα «Τρόποι Επιλογής Σημείων»

Από την παραπάνω φόρμα επιλέγουμε τον τρόπο που θα επιλεγούν τα σημεία από την οθόνη.

Με την επιλογή όλων το σημείων επιλέγονται τα όλα τα σημεία που βρίσκονται στο Drawing αρχείο.

Με την επιλογή με βάση το Layer επιλέγονται τα σημεία που ανήκουν σε κάποιο Layer το οποίο το ορίζουμε από την αναπτυσσόμενη λίστα.

Με την επιλογή των σημείων Manual θα πρέπει χειροκίνητα να επιλέξουμε τα σημεία που θέλουμε είτε ένα-ένα είτε με κάποιο παράθυρο

Τέλος η επιλογή των σημείων με πολύγωνο γίνεται εφόσον έχουμε κάποιο κλειστό πολύγωνο σε μορφή 3d Polyline ή Polyline με υψόμετρο (elevation) και το επιλέγουμε. Το πρόγραμμα θα εισάγει μόνο τα σημεία που περικλείει το πολύγωνο ή και τις κορυφές του ίδιου του πολυγώνου εάν επιλεχθεί η αντίστοιχη επιλογή.



Αφού εισάγουμε τα σημεία (είτε από το PointGroup, είτε από την οθόνη), παίρνουμε τις πληροφορίες, σχετικά με την περιοχή του εδάφους που καλύπτουν τα σημεία, καθώς και το μέγιστο και ελάχιστο υψόμετρο της επιφάνειας που θα δημιουργηθεί.

Μπορούμε να υπολογίσουμε την οριογραμμή που περικλείει όλα τα σημεία (Boundary), είτε προσδιορίζοντας ένα κυρτό πολύγωνο (Convex Hull), που θα συμπεριλαμβάνει όλα τα σημεία που θα δημιουργήσουν την επιφάνεια, είτε ένα πολύγωνο που θα περιγράφει το εξωτερικό όριο του νέφους των σημείων (Concave Hull). Όταν επιλέγουμε την δεύτερη μέθοδο εμφανίζεται το πεδίο του συντελεστή Κ που έχει ως προκαθορισμένη τιμή ίση με 3. Όσο αυξάνει ο συντελεστής τόσο η οριογραμμή θα είναι περισσότερη ομαλή (smooth). Ο καθορισμός της οριογραμμής τη επιφάνειας (Boundary) γίνεται επιλέγοντας πρώτα το είδος του πολυγώνου που θέλουμε να υπολογίσουμε (Γενική Οριογραμμή ή Αναλυτική Οριογραμμή και μετά πατώντας  σχεδιάζεται η οριογραμμή στο Layer Boundary_Area

Το πρόγραμμα έχει δυνατότητα να δημιουργήσει επιφάνειες, είτε σε μορφή  ΤΙΝ (Triangulate Irregular network), είτε σε μορφή GRID με τη μέθοδο της παρεμβολής IDW (Inverse Distance Weight), επιλέγοντας την αντίστοιχη επιλογή της εφαρμογής.

Για τον τρόπο δημιουργίας επιφάνειας με τη μέθοδο ΤΙΝ μπορείτε να δείτε στην παράγραφο Δημιουργία Επιφάνειας με ΤΙΝ και Δημιουργία ΤΙΝ με το ΤΙΝ Pro.

Για τον τρόπο δημιουργίας επιφάνειας με τη μέθοδο της παρεμβολής IDW (GRID) μπορείτε να δείτε στην παράγραφο Δημιουργία Επιφανείας με τη Μέθοδο GRID
