Η ογκομέτρηση με κατά πλάτος τυπικές διατομές, εκτελείται συνήθως για έργα οδοποιίας, στο στάδιο της προμελέτης, όπου κατά μήκος του άξονα του δρόμου παίρνουμε κατά πλάτος τυπικές διατομές σε σταθερή απόσταση μεταξύ τους για να υπολογίσουμε τους όγκους των εκσκαφών και των επιχώσεων, που απαιτούνται σύμφωνα με τη σχεδίαση του οδικού άξονα (γραμμή ερυθράς).

Το πρόγραμμα υπολογίζει τους όγκους από ψηφιακό μοντέλο εδάφους και αφορά το στάδιο της προμελέτης του έργου οδοποιίας. Η διαδικασία της ογκομέτρησης περιγράφεται παρακάτω:

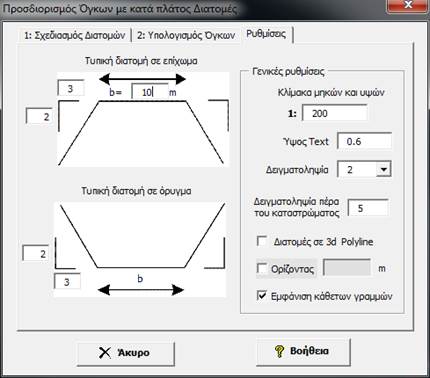

Από τις ρυθμίσεις δίνουμε τις τιμές των τυπικών διατομών όπως το πλάτος του καταστρώματος (b) και τις κλίσεις των πρανών.

Δίνουμε τον αριθμό δειγματοληψίας όπου μας λέει σε πόσα μέρη θα γίνει η δειγματοληψία του υψομέτρου κατά μήκος της διατομής (επιλέγουμε ζυγούς αριθμού).

Παρακάτω βλέπουμε σχηματικά διάφορες τιμές δειγματοληψίας:

Δειγματοληψία = 2                          Δειγματοληψία=4



Δίνουμε την τιμή «Δειγματοληψία πέρα του καταστρώματος» που συνήθως είναι ίση με το μισό του πλάτους του καταστρώματος.

Επίσης δίνουμε τον ορίζοντα (υπολογίζεται αυτόματα μόλις εισάγουμε την επιφάνεια ΤΙΝ) για το σχεδιασμό των διατομών.

Εφόσον θέσουμε τις ρυθμίσεις που απαιτούνται το επόμενο βήμα είναι να εισάγουμε το ψηφιακό μοντέλου εδάφους (σε ΤΙΝ ή GRID) και να σχεδιάσουμε τις διατομές. Το αρχείο επιφάνειας (ΨΜΕ) το εισάγουμε από το .  Υπάρχει η δυνατότητα να εισάγουμε αρχείο επιφάνειας σε μορφή ASCII GRID άμεσα από την εφαρμογή DelTerrain πατώντας .

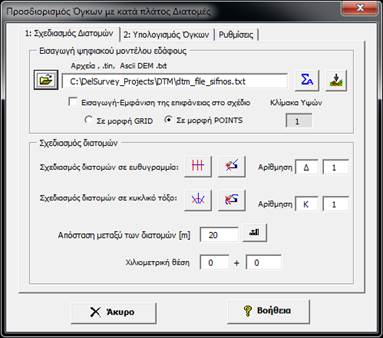

Εφόσον ο άξονας του δρόμου είναι σε ευθυγραμμία επιλέγουμε το  και δίνουμε το αρχικό σημείο και το τελικό της ευθυγραμμίας. Αυτόματα σχεδιάζονται οι διατομές στο επίπεδο «diatomes». Μπορούμε να εισάγουμε ή να προσθέσουμε χειροκίνητα διατομές από το . Όταν προσθέτουμε χειροκίνητα διατομή πρέπει να θέσουμε τις σωστές τιμές στην αρίθμηση των διατομών και στις χιλιομετρικές θέσεις. Ομοίως σχεδιάζουμε διατομές σε άξονα που βρίσκεται σε κυκλικό τόξο.

Μετά των σχεδιασμό των διατομών επιλέγουμε τις διατομές όπου θα πραγματοποιηθεί δειγματοληψία κατά μήκος του καταστρώματος για να προσδιοριστούν τα υψόμετρα.

Επιλέγουμε σε ευθυγραμμία ή σε κυκλικό τόξο ανάλογα με το ποιες διατομές θέλουμε να υπολογίσουμε. Η επιλογή μπορεί να γίνει είτε χειροκίνητα είτε με βάση το layer.

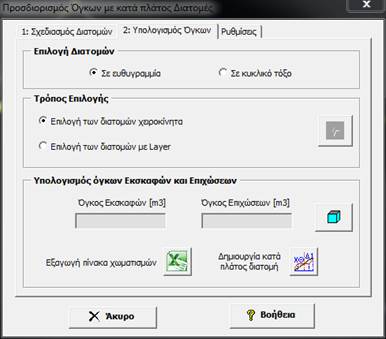

Για τον υπολογισμό των όγκων εκσκαφών και επιχώσεων πατάμε

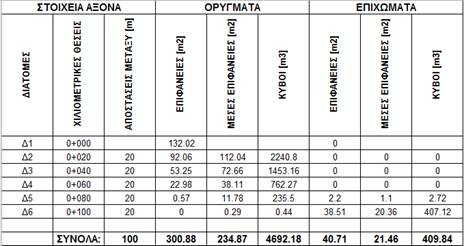

Μπορούμε να εξάγουμε τον πίνακα χωματισμών σε αρχείο excel πατώντας . Ο πίνακας χωματισμών φαίνεται παρακάτω:

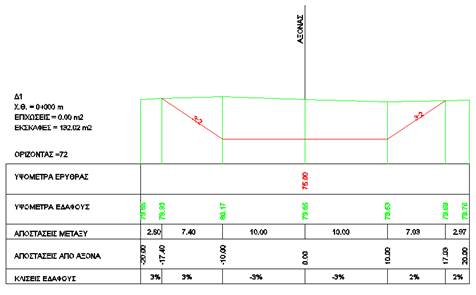

Για την εισαγωγή των διατομών στο σχέδιο πατάμε το  και επιλέγουμε τις διατομές που θέλουμε να εισάγουμε στο σχέδιο. Παρακάτω βλέπουμε το σχεδιασμό των διατομών στο σχέδιο.
