Η ογκομέτρηση με κατά πλάτος διατομές εκτελείται συνήθως για εκσκαφές και επιχώσεις του εδάφους που έχουν επιμήκης χαρακτήρα.

Το πρόγραμμα υπολογίζει τους όγκους μεταξύ δύο επιφανειών (αρχικό έδαφος και διαμορφωμένο).

Από τις ρυθμίσεις δίνουμε τον αριθμό δειγματοληψίας, όπου μας περιγράφει την πυκνότητα δειγματοληψίας του υψομέτρου κατά μήκος της διατομής (επιλέγουμε ζυγούς αριθμούς).

 Παρακάτω βλέπουμε σχηματικά διάφορες τιμές δειγματοληψίας:

         1                   2

                                                        Δειγματοληψία = 2



   1         2         3          4

                                                       Δειγματοληψία=4



   Επίσης δίνουμε τον ορίζοντα (υπολογίζεται αυτόματα μόλις σχεδιάσουμε κάποια διατομή) για την ορθή σχεδίαση της διατομής.

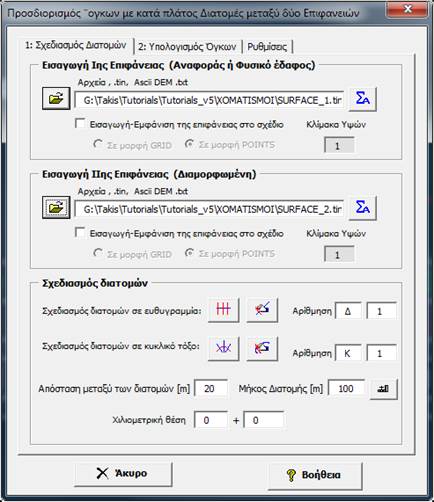

Εισάγουμε το ψηφιακό μοντέλου εδάφους (σε ΤΙΝ ή GRID) της πρώτης και δεύτερης επιφάνειας επιφάνειας και σχεδιάσουμε τις διατομές. Τα αρχεία επιφάνειας (ΨΜΕ) τα εισάγουμε από το .

Σχεδιάζουμε τις διατομές είτε κατά μήκος ενός ευθύγραμμου άξονα, πατώντας το εικονίδιο , είτε κατά μήκος ενός κυκλικού τόξου, πατώντας το εικονίδιο  , δίνοντας το αρχικό και το τελικό σημείο της ευθυγραμμίας ή του κυκλικού τόξου.  Αυτόματα σχεδιάζονται οι διατομές στο Layer «diatomes» . Μπορούμε να εισάγουμε ή να προσθέσουμε χειροκίνητα διατομές από το . Όταν προσθέτουμε χειροκίνητα διατομή πρέπει να θέσουμε τις σωστές τιμές στην αρίθμηση των διατομών και στις χιλιομετρικές θέσεις.

Μετά των σχεδιασμό των διατομών επιλέγουμε τις διατομές όπου θα πραγματοποιηθεί δειγματοληψία κατά μήκος του για να προσδιοριστούν τα υψόμετρα μεταξύ των δύο επιφανειών.



Επιλέγουμε σε ευθυγραμμία ή σε κυκλικό τόξο ανάλογα με το ποιες διατομές θέλουμε να υπολογίσουμε. Η επιλογή μπορεί να γίνει είτε χειροκίνητα είτε με βάση το layer όπου έχουν σχεδιαστεί οι διατομές.

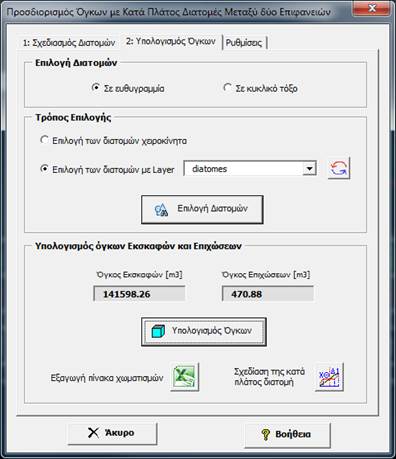

Για τον υπολογισμό των όγκων εκσκαφών και επιχώσεων πατάμε

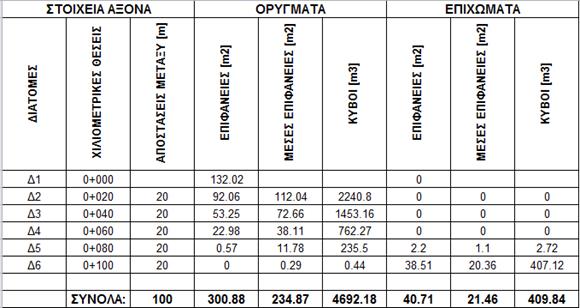

Μπορούμε να εξάγουμε τον πίνακα χωματισμών σε αρχείο excel πατώντας . Ο πίνακας χωματισμών φαίνεται παρακάτω:

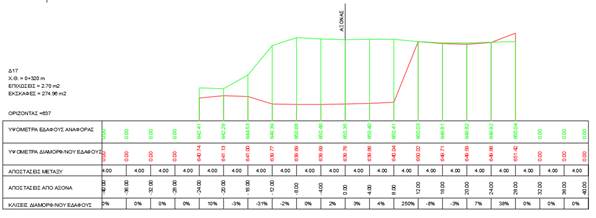

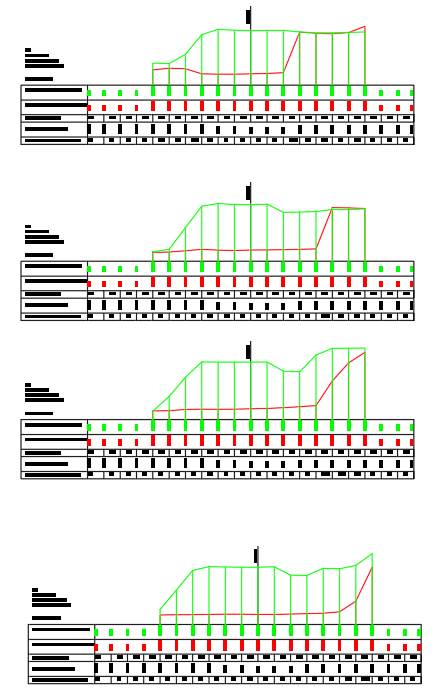

Για την εισαγωγή των διατομών στο σχέδιο πατάμε το  και επιλέγουμε τις διατομές που θέλουμε να εισάγουμε στο σχέδιο. Παρακάτω βλέπουμε το σχεδιασμό των διατομών στο σχέδιο.
