Το DelSurveyCad έχει τη δυνατότητας να εξάγει breaklines από μία επιφάνεια DEM, η οποία δημιουργήθηκε αρχικά από επεξεργασία αρχείων las (point cloud), τα οποία εξάχθηκαν σε μορφή GeoTiff (float32) και κατόπιν σε ASCII GRID (esri). Η μετατροπή αρχείων las σε GeoTiff γίνεται με τα εργαλεία Point Cloud του DelSurveyCalc (Import-export) και η μετατροπή από GeoTiff σε ASCII GRID γίνεται με τα εργαλεία DelGDAL του DelSurveyCalc.

Η εφαρμογή εκκινείται:

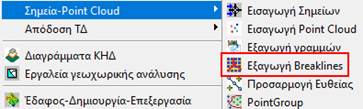

Από το menu:

Από το Ribbon:

Από το toolbar:

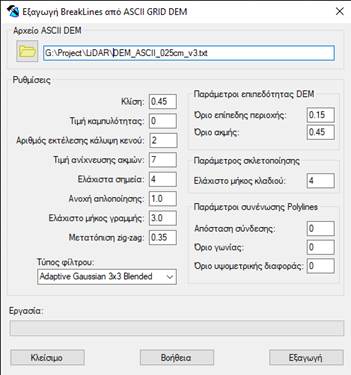

Όπου εμφανίζεται η παρακάτω φόρμα:

Από το  επιλέγουμε το αρχείο της επιφάνειας το οποίο θα πρέπει να βρίσκεται στη μορφή ASCI GRID DEM (esri). Από τις ρυθμίσεις θέτουμε τις παραμέτρους για την εξαγωγή των breaklines.

Αναλυτικά:

·       Κλίση: Δίνουμε την κλίση του εδάφους ή των αντικειμένων που θέλουμε να εξαχθεί η breakline (1^η παράγωγο). Η κλίση ορίζεται ως το κλάσμα μεταξύ της κάθετης απόστασης προς την οριζόντια για κάθε σημείο της επιφάνειας. Π.χ. κλίση 1 είναι ίση με 45^ο.

·       Τιμή καμπυλότητας: είναι η τιμή της καμπυλότητας μεταξύ γειτονικών σημείων (2^η παράγωγος).

·       Αριθμός εκτέλεσης κάλυψης κενού: Είναι ο αριθμός που καθορίζει τις επαναλήψεις για να εξαλειφθούν τα κενά μεταξύ των σημείων της επιφάνειας (2 έως 5 είναι αρκετές).

·       Τιμή ανίχνευση ακμών: Προσδιορίζει τον αριθμό των γειτονικών σημείων που ανιχνεύει για τη συνέχιση της γραμμής breakline (από 1 έως 8, συνίσταται 7).

·       Ελάχιστα σημεία: Ο αριθμός των ελάχιστων σημείων για τον σχεδιασμό της breakline.

·       Ανοχή απλοποίησης: αφορά την παράμετρο για την απλοποίηση της γραμμής. Δίνεται σε μέτρα και εκφράζει την κάθετη απόσταση ενός σημείου από το ευθύγραμμο τμήμα μεταξύ του προηγούμενου και του επόμενου κόμβου της breakline.

·       Ελάχιστο μήκος γραμμής: αφορά το ελάχιστο μήκος που θα έχει η Breakline. Η παραπάνω τιμή δίνεται σε μέτρα, για την αποφυγή του σχεδιασμού πολλών μικρών γραμμικών στοιχείων.

·       Μετατόπιση zig-zag: Το ελάχιστο μήκος σε μέτρα για την κανονικοποίηση της γραμμής breakline.

Μπορούμε να εφαρμόσουμε ένα φίλτρο στην επιφάνεια προκειμένω να εξαλειφθεί ο θόρυβος του DTM, (Gaussian 3x3, Adaptive Gaussian 3x3, Adaptive Gaussian 3x3 Blended). Τα φίλτρα ομαλοποιούν την επιφάνεια που έχουμε επιλέξει.

Παράμετροι επιπεδότητας DEM:

·       Όριο επίπεδης περιοχής: Η τιμή είναι σε μέτρα και εκφράζει την υψομετρική διαφορά που θα θεωρείται το έδαφος επίπεδο. Μικρή τιμή διατηρεί λεπτομέρεις και κρατά θόρυβο, μεγάλη τιμή προακαλεί έντονη ομαλοποίηση και πιθανή απώλεια μικρών breaklines.

·       Όριο ακμής: Ορίζει πότε η ομαλοποίηση μηδενίζεται πλήρως. Χρησιμοποιείται μόνο κατά την εφαρμογή του φίλτρου «Adaptive Gaussian 3x3 Blended». Μικρή τιμή προστατεύει έντονα τις ακμές, μεγάλη τιμή περισσότερη ομαλοποίηση κοντά σε ακμές και πιθανό blur.

Παράμετρος σκελετοποίησης:

·       Ελάχιστο μήκος κλαδιού: Αφαιρεί μικρούς κλάδους μετά τη σκελετοποίηση. Μικρή τιμή περισσότερες λεπτομέρειες και περισσότερος θόρυβος, μεγάλη τιμή καθαρές γραμμές, απώλεια μικρών γραμμών.

Παράμετροι συνένωσης Polylines:

·       Απόσταση σύνδεσης: Ορίζει πόσο κοντά πρέπει να είναι δύο άκρα για να ενωθούν. Η απόσταση ορίζεται Απόσταση= <τιμή>*cellsize. Μικρή τιμή ασφαλή ένωση και περισσότερα κομμένα τμήματα, μεγάλη τιμή πιο συνεχείς γραμμές και πιθανή λάθος ένωση.

·       Όριο γωνίας: Ορίζει πόσο ίδιες πρέπει να είναι οι κατευθύνσεις. Μικρή τιμή μόνο ευθείες συνέχειες, μεγάλη τιμή απιτρέπει καμπύλες αλλά αυξάνει τα λάθη.

·       Όριο υψομετρική διαφοράς: Ορίζει μέγιστη διαφορά υψομέτρου για ένωση των breaklines. Αποτρέπει ένωση γραμμών με υψομετρική διαφορά, οροφής με τοιχίο, πρανών κ.α.

Σημείωση: Για γρήγορη εξαγωγή των breaklines μπορούμε να θέσουμε τις παραμέτρους συνένωσης Polylines ίσες με μηδέν, χωρίς να επηρεάζεται σημαντικά το αποτέλεσμα της εξαγωγής.



Πατάμε «Εξαγωγή», όπου σχεδιάζονται οι breaklines.
