Το DelSurveyCad έχει τη δυνατότητα να σκελετοποιήσει αυτόματα ένα αρχείο Point cloud, το οποίο αποτυπώνει μια κάτοψη κτηρίου, εξάγοντας γραμμικά στοιχεία είτε σε μορφή Lines είτε σε μορφή Closed Polylines, μειώνοντας το χρόνο της σχεδιαστική απόδσης.

Η εφαρμογή εκκινείτε:

Από το menu:

Από το Ribbon:

Από το toolbar:

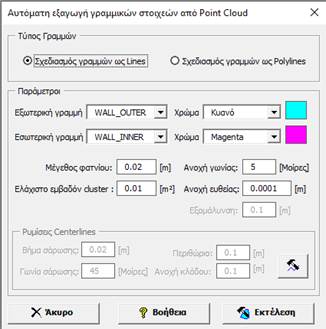

Όπου εμφανίζεται η παρακάτω φόρμα:

Για την εξαγωγή γραμμικών στοιχείων επιλέγουμε Σχεδιασμός γραμμών ως Lines. Κατόπιν δίνουμε τα ονόματα και τα χρώματα αντίστοιχα των layers της εσωτερικής και της εξωτερικής γραμμής του σκελετου, που μπορεί να είναι ο εσωτερικός και εξωτερικός τοίχος μιας κάτοψης.

Για την μέγιστη αποτελεσματικότητα θα πρέπει το αρχείο Point cloud να είναι όσο το δυνατόν καθαρό από θορύβους (π.χ. για κάτοψη κουρτίνες έπιπλα κλπ). Οι ρυθμίσεις που επηρεάζουν την αποτελεσματικότητα της εφαρμογής παρουσιάζονται παρακάτω:

Μέγεθος Φατνίου:   Καθορίζει την περιοχή εύρεσης των σημείων του Point cloud. Εάν για παράδειγμα τα σημεία της κάτοχης έχουν αραιωθεί σε 1mm προτείνεται το μέγεθος να είναι 2cm ώστε να περιλαμβάνει 400 τουλάχιστον σημεία.

Ελάχιστο εμβαδόν cluster: είναι η ελάχιστη έκταση που μπορεί να περιλαμβάνει η κλειστή πολυγωνική γραμμή.

Ανοχή γωνίας:  Είναι η μέγιστη γωνία που μπορεί να έχουν δύο διαδοχικά διανύσματα της ευθείας.

Ανοχή ευθείας: Είναι η τιμή για να θεωρηθούν δύο ευθείες ότι είναι συνευθειακές.

Εξομάλυνση: είναι η τιμή για την εξομάλυνση της γραμμής (αφαίρεση zig-zag). έχει εφαρμογή μόνο όταν επιλεγεί να εξαχθούν οι γραμμές ως Polyline.

Εάν επιλέξουμε Σχεδιασμός γραμμών ως Polylines τότε δημιουργούνται κλειστές πολυγωνικές γραμμές γύρω από τα αντικείμενα του Point cloud και ενεργοποιούνται οι ρυθμίσεις centerlines. Με το παραπάνω εργαλείο μπορούμε να εξάγουμε τις centerline από τις επιμήκεις κλειστές πολυγωνικές περιοχές.

Πατώντας  μπορούμε να επιλέξουμε τις Polylines και να εξάγουμε την centerline του πολυγώνου.

Από τις ρυθμίσεις δίνουμε τις κατάλληλες τιμές για την εξαγωγή των βέλτιστων centerlines.

Βήμα σάρωσης: δίνουμε την απόσταση δειγματοληψίας που θα γίνει κατά μήκος της Polyline.

Γωνία σάρωσης: δίνουμε τη γωνία με την οποία οι ευθεία τομής θα σαρώνει το κλειστό πολύγωνο.

Περιθώριο: η απόσταση πέραν της polyline που θα σαρώνει η γραμμή τομής.

Ανοχή κλάδου: η απόσταση που θεωρείται ότι υπάρχει διαφορετικός κλάδος.

Πατώντας  γίνεται εξαγωγή των γραμμικών και πολυγωνικών στοιχείων, αφού προηγουμένως επιλέξουμε τις σημειακές οντότητες στο σχέδιο.
