Με το εργαλείο αυτό μπορούμε να καθορίσουμε το είδος του σημείου. Δηλαδή να καθορίσουμε εάν το σημείο είναι Στάση , Τριγωνομετρικό, πολυγωνικό ή αποτελεί σημείο μιας γραμμής (συρματόπλεγμα. ξερολιθιά κ.α.), Όταν δηλώνουμε το είδος του σημείου αυτόματα αυτό δηλώνεται κατά την εισαγωγή του στο cad και παίρνει τον αντίστοιχο συμβολισμό. Όταν πρόκειται για σημεία που υλοποιούν κάποιο γραμμικό στοιχείο, τότε αυτό εμφανίζεται στο σχέδιο με την περιγραφή του.

Η εφαρμογή εκτελείται από το Εργαλεία -> Σημεία Αποτύπωσης -> Καθορισμός Είδους Σημείων, ή από το εικονίδιο:

Μπορούμε να παραμετροποιήσουμε πλήρως τα σημεία από την εφαρμογή «Ρυθμίσεις Είδους Σημείων»

Η εκκίνηση γίνετε από το Εργαλεία-Ρυθμίσεις -> Σημεία Αποτύπωσης -> Καθορισμός Είδους Σημείων ή  DelSurveyCad-> Καθορισμός Είδους Σημείων.

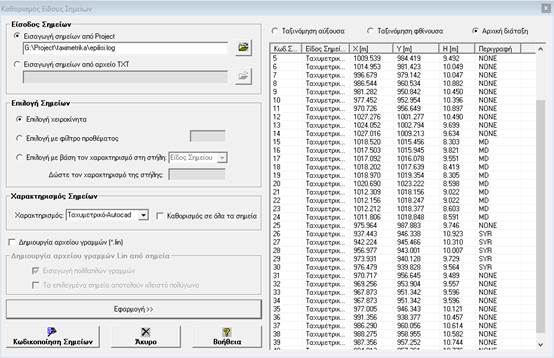

Τα σημεία εισάγονται, είτε από το αρχείο log του project, που δημιουργήσαμε με κάποια εφαρμογή του DelSurveyCalc, είτε από αρχείο σημείων ΤΕΧΤ.

Υπάρχουν τρεις τρόποι επιλογής των σημείων:

Πρώτος τρόπος είναι να επιλέξουμε χειροκίνητα τα σημεία που θέλουμε να χαρακτηρίσουμε (shift+click για σειριακή επιλογή ή Alt+click για διακριτή επιλογή σημείων).

Δεύτερος τρόπος είναι να εφαρμόσουμε φίλτρο προθέματος, το οποίο θα επιλέγει τα σημεία, που θα έχουν το συγκεκριμένο πρόθεμα που θα δώσουμε, όπως για παράδειγμα οι στάσεις που έχουν πρόθεμα S. Πατώντας το εικονίδιο  θα επιλεγούν όλα τα σημεία που θα έχουν πρόθεμα S.

Τρίτος τρόπος είναι να επιλεγούν σημεία με βάση των χαρακτηριστικών που έχουν, είτε στη στήλη «Είδους Σημείων», είτε στη στήλη «Περιγραφή». Επιλέγοντας «Επιλογή με βάση τον χαρακτηρισμό στη στήλη:» πρέπει να επιλέξουμε τη στήλη που βρίσκεται ο χαρακτηρισμός του σημείου. Συμπληρώνουμε το πεδίο «Δώστε τον χαρακτηρισμό της στήλης:» με τον χαρακτηρισμό που υπάρχει στην αντίστοιχη στήλη. Παράδειγμα εάν στη στήλη Περιγραφή υπάρχει το χαρακτηριστικό stilos, για να επιλεγεί το σημείο θα επιλέξουμε τη στήλη Περιγραφή και στο πεδίο «Δώστε τον χαρακτηρισμό της στήλης:» θα πληκτρολογήσουμε τον χαρακτηρισμό stilos

Πατώντας το εικονίδιο  θα επιλεγούν όλα τα σημεία που στην στήλη «Περιγραφή» έχουν το χαρακτηρισμό stilos.



Εφόσον επιλεγούν τα σημεία δίνουμε τον χαρακτηρισμό των σημείων από την αναπτυσσόμενη λίστα  και πατάμε «Εφαρμογή». Εάν επιθυμούμε η εφαρμογή του χαρακτηρισμού να γίνει καθολικά σε όλα τα σημεία επιλέγουμε το  και αυτόματα η εφαρμογή χαρακτηρίζει όλα τα σημεία, σύμφωνα με τον χαρακτηρισμό που έχουμε θέσει.

Επίσης ο χαρακτηρισμός των επιλεγμένων σημείων, με τον αντίστοιχο χαρακτηρισμό που έχουμε θέσει, μπορεί να γίνει με δεξί κλικ στη λίστα των σημείων, επιλέγοντας «Εφαρμογή»



Πατάμε «Κωδικοποίηση Σημείων» και ενημερώνεται το αρχείο με τα σημεία.



Εάν επιλέξουμε «Εισαγωγή από αρχείο ΤΧΤ» θα δημιουργηθεί ένα νέο αρχείο στον ίδιο κατάλογο με το ίδιο όνομα με επίθεμα coded. Π.χ το αρχείο Σημεία.txt θα γίνει Σημεία_coded.txt.



Η εφαρμογή εκτός της κωδικοποίησης των σημείων έχει τη δυνατότητα να δημιουργεί και αρχεία γραμμών (*.lin), τα οποία κατά την εισαγωγή των σημείων στο σχέδιο υλοποιούνται αυτόματα τα γραμμικά στοιχεία της αποτύπωσης, σε Layer και χρώμα, που έχουμε ορίσει (συρματοπλέγματα, τοιχία, κ.α.).

Επιλέγουμε   και γίνεται ενεργό το παρακάτω frame:

Επιλέγουμε τα σημεία, που αποτελούν μία συνεχής γραμμή, με ένα από τους παραπάνω τρόπους που έχει περιγραφεί. Παράδειγμα μπορούμε να επιλέξουμε όλα τα σημεία που στην περιγραφή έχουν τον κωδικό SYR, τα οποία αποτελούν σημεία μιας συρματοπερίφραξης.

Εάν θέλουμε να αποθηκεύσουμε στο ίδιο αρχείο γραμμών, πολλαπλές γραμμές, επιλέγουμε «Εισαγωγή πολλαπλών γραμμών». Εάν τα σημεία που επιλέξαμε υλοποιούν κάποια κλειστή πολυγωνική γραμμή επιλέγουμε «Τα επιλεγμένα σημεία αποτελούν κλειστό πολύγωνο».

Πατώντας , εμφανίζεται η παρακάτω φόρμα:

Δίνουμε το όνομα και το χρώμα του Layer που θέλουμε να σχεδιαστεί η γραμμή και πατάμε Ok. Μπορούμε να προσθέσουμε διαδοχικές γραμμές, αφού έχουμε επιλέξει  .

Αυτόματα δημιουργείται το αρχείο γραμμών με το ίδιο όνομα του αρχείου των σημείων με τη διαφορά ότι έχει επέκταση .lin. Το αρχείο γραμμών μπορεί να χρησιμοποιηθεί κατά την εισαγωγή των κωδικοποιημένων σημείων στο σχέδιο.
