Το DelSurveyCalc έχει τη δυνατότητα να παραμετροποίηση πλήρως τον συμβολισμό των  σημείων, όπως αυτά θα εμφανίζονται κατά την εισαγωγή τους  στο σχεδιαστικό πρόγραμμα cad. Δηλαδή την ονομασία τους, το σύμβολο τους, το οποίο καθορίζεται από ένα αρχείο Drawing dwg σε μορφή block του cad, το όνομα Layer που θα τοποθετείται στο cad καθώς και το χρώμα του συμβόλου.

Η εφαρμογή εκτελείται είτε από το Εργαλεία-Ρυθμίσεις -> Σημεία Αποτύπωσης -> Ρυθμίσεις Είδους Σημείων ή από το εικονίδιο:

Η περιγραφή του είδους του σημείου ενσωματώνεται στο αρχείο συντεταγμένων των σημείων, ως κωδικός σε νέα στήλη, συνήθως μετά το υψόμετρο του σημείου (π.χ. για σημείο που αποτελεί στάση: Σ1, 425236.125, 4102356.254, 101.23, sta). Το πρόγραμμα έχει προκαθορισμένη τυποποίηση, όπως φαίνεται παρακάτω:

sta -> εάν είναι το σημείο στάση

pol-> εάν είναι πολυγωνικό

tri-> εάν είναι τριγωνομετρικό

xor-> εάν είναι χωροσταθμικό

fot-> εάν είναι φωτοσταθερό

oro-> εάν είναι ορόσημο

elv-> εάν είναι υψομετρικό

aut-> για σημείο cad

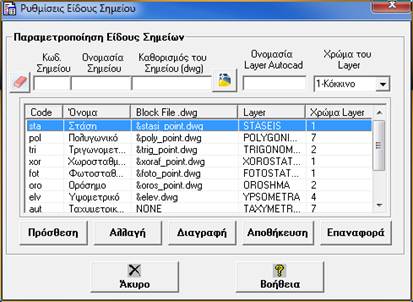

Από τις «Ρυθμίσεις Είδους Σημείων» καθορίζουμε τον κωδικό του σημείου, την ονομασία του, το Block File (dwg) του σημείου, το όνομα του Layer που θα τοποθετηθεί το σημείο κατά την εισαγωγή του στο cad και το χρώμα του. Το αρχείο dwg είναι ένα αρχείο του Autocad που αποτελεί Block του συμβολισμού. Το πρόγραμμα για τα προκαθορισμένα σημεία έχει ως πρόθεμα το σύμβολο «&» (χωρίς τα εισαγωγικά). Τα αρχεία dwg βρίσκονται στο C:\Program Files\”Θέση του cad”\ DelSurveyCad\Points.

Υπάρχουν δύο τρόποι για να δημιουργήσουμε ένα νέο κωδικό-σύμβολο που θα αναπαριστά κάποια σημειακή οντότητα. O πρώτος τρόπος είναι να αποθηκεύσουμε το είδη δημιουργημένο Block File του σημείου στη διαδρομή «C:\Program Files\”Θέση του cad”\ DelSurveyCad\Points» και κατά την εισαγωγή στην εφαρμογή να θέσουμε το πρόθεμα  «&» και το όνομα του Block File (π.χ. για το Block file, elia.dwg θα θέσουμε &elia.dwg το οποίο θα βρίσκεται στον φάκελο Points). Ο δεύτερος τρόπος είναι να δώσουμε όλη τη διαδρομή, επιλέγοντάς το στη θέση που βρίσκεται, από το . Εάν θέλουμε το σημείο να είναι σημείο του cad (Point) δίνουμε την τιμή NONE ή το αφήνουμε κενό στο πεδίο «Καθορισμός του Σημείου dwg»

Μπορούμε να προσθέσουμε, να αλλάξουμε, να διαγράψουμε κάποιο κωδικό σημείου πατώντας το αντίστοιχο κουμπί. Μπορούμε επίσης να αποθηκεύσουμε το αρχείο και να το επαναφέρουμε στις προκαθορισμένες ρυθμίσεις του πατώντας «Επαναφορά».

 Το αρχείο ρυθμίσεων βρίσκεται στο:

 C:\Program Files(x86)\DelSurvey Pro\mappingfile.mcp.

Παράδειγμα εισαγωγής νέου κωδικού σημείου με την παραπάνω εφαρμογή φαίνεται παρακάτω:

Για να εισάγουμε αυτόματα σημεία στο cad τα οποία απεικονίζουν φρεάτια κατά μήκος ενός αγωγού εκτελούμε τις παρακάτω ενέργειες:

Κωδικός σημείου: frt

Ονομασία : Φρεάτιο

Καθορισμός σημείου (dwg): Πατώντας  δίνουμε το αρχείο dwg που είναι το block του σημείου (C:\freatio.dwg)  ή εναλλακτικά το τοποθετούμε στο C:\Program Files\”Θέση του cad”\ DelSurveyCad\Points και το εισάγουμε ως &freatio.dwg.

ΠΡΟΣΟΧΗ: εάν θέλαμε να είναι ένα απλό σημείο του Autocad και όχι κάποιο Block, τότε στο Καθορισμός σημείου (dwg) θα δώσουμε την τιμή ΝΟΝΕ ή το αφήναμε κενό.

Ονομασία Layer Autocad: FREATIO

Χρώμα του Layer: 1-Κόκκινο



Πατάμε «Πρόσθεση» και εισάγεται το νέο σημείο στις ρυθμίσεις των σημείων. Επομένως εάν έχουμε ένα αρχείο συν-νων με μορφή

Id1,Χ1 ,Υ1,Η1,frt

Ιd2,Χ2 ,Υ2,Η2,frt

αυτά θα εισαχθεί στο cad με τη μορφή  στο Layer FREATIO με χρώμα κόκκινο και στο υπόμνημα θα παρουσιάζεται ως Φρεάτιο.
