Η μέθοδος DLT χρησιμοποιείται συνήθως για την γεωμετρική διόρθωση των αεροφωτογραφιών (1938,1945,1960 κ.α.) ή δορυφορικών εικόνων που δεν γνωρίζουμε επακριβώς τα στοιχεία του εσωτερικού προσανατολισμού (εστιακή απόσταση, πρωτεύων σημείο κ.α.), ώστε να εφαρμόσουμε την αυστηρή φωτογραμμετρική επεξεργασία.  Το ψηφιακό μοντέλου εδάφους Ψ.Μ.Ε. (DTM) μπορούμε να το εισάγουμε από την εφαρμογή DelTerrain.

Η εκκίνηση της εφαρμογής γίνεται και από το εικονίδιο , είτε από τη φόρμα του DelGeoRaster



Για  την κατασκευή όρθοφωτογραφίας με τη μέθοδο DLT εφαρμόζουμε τα παρακάτω βήματα:

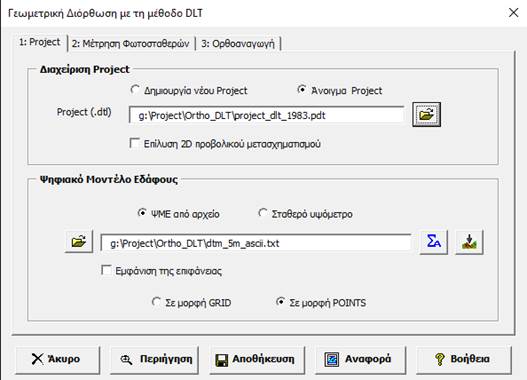

ΒΗΜΑ 1^ο (Project)

Δημιουργούμε Project (*.pdt) πατώντας  , η το εισάγουμε εάν είναι είδη δημιουργημένο από το

Εισάγουμε το ψηφιακό μοντέλο εδάφους το οποίο μπορεί να είναι σε μορφή ΤΙΝ ή GRID. Μπορούμε να δούμε την επιφάνεια του ΨΜΕ πατώντας την αντίστοιχη επιλογή σε μορφή πλέγματος (GRID) ή σημείων (Points). Από το  βλέπουμε τα στατιστικά στοιχεία του ΨΜΕ. Μπορούμε επίσης να επιλέξουμε ένα σταθερό μέσο υψόμετρο αντί του ΨΜΕ, που αντιπροσωπεύει την περιοχή ενδιαφέροντος, επιλέγοντας την αντίστοιχη επιλογή. Από το  μπορούμε να εισάγουμε αρχείο επιφάνειας σε μορφή ASCII GRID άμεσα από την εφαρμογή DelTerrain.

Επίσης μπορούμε να πραγματοποιήσουμε 2D προβολικό μετασχηματισμό σε μία εικόνα επιλέγοντας .

Τον μετασχηματισμό αυτόν τον συνήθως τον χρησιμοποιούμε για την αναγωγή όψεων κτιρίων.

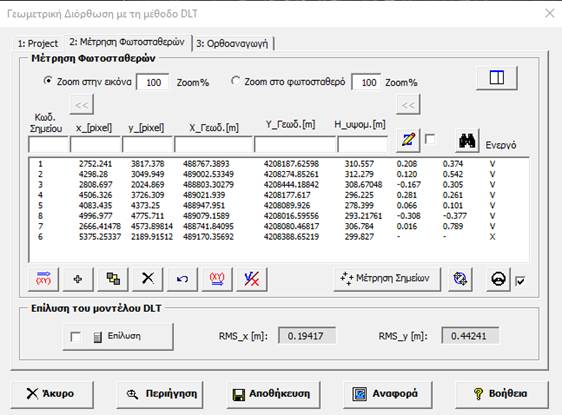

BHMA 2o (Μέτρηση φωτοσταθερών)

Η μέτρηση των φωτοσταθερών γίνεται με όμοιο τρόπο όπως γίνεται η γεωαναφορά σχεδίου πατώντας . Από το  μπορούμε να επαναλάβουμε κάποιες μετρήσεις φωτοσταθερών.

Παρακάτω επεξήγονται οι λειτουργίες των διαφόρων εργαλείων που διαθέτει η εφαρμογή:

 : Εισαγωγή σημείων εικόνας και φωτοσταθερών (Format εισόδου: Κωδ. Σημείου, x_pixel, y_pixel, Χφωτοσταθ,  Υφωτοσταθ , Ηψόμετρο)

 : Προσθέτει νέα φωτοσταθερά.

 : Αλλαγή των συντεταγμένων των φωτοσταθερών.

 : Διαγραφή της μέτρησης του φωτοσταθερού.

 : Αναίρεση διαγραφών

 : Έξοδος των φωτοσταθερών σημείων (Format εξόδου: Κωδ. Σημείου, x_pixel, y_pixel, Χφωτοσταθ,  Υφωτοσταθ , Ηψόμετρο)

 : Ενεργοποιεί/Απενεργοποιεί τη μέτρηση του φωτοσταθερού. Χρησιμοποιείται εναλλακτικά αντί της διαγραφής της μέτρησης του φωτοσταθερού.

 : Αυτόματη οδήγηση στο σημείο που επιλέγεται, εάν είναι επιλεγμένη η αντίστοιχη επιλογή.

 : Εισαγωγή σημείου στον πίνακα των φωτοσταθερών σημείων από το Point Group.

 : Αυτόματη ανάγνωση υψομέτρου από το ψηφιακό μοντέλου εδάφους εφόσον επιλέξουμε

Πατάμε «Επίλυση» και μας δίνονται τα RMS ως προς χ και y.

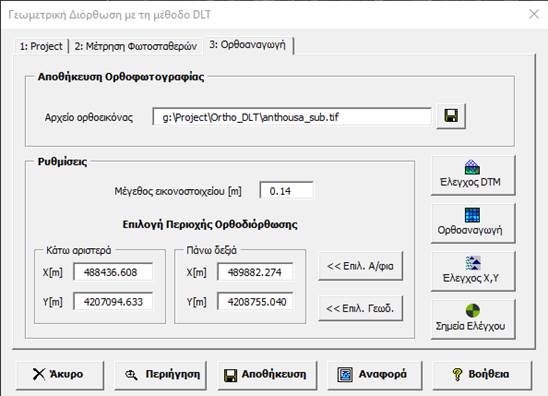

BHMA 3o (ορθοαναγωγή)



Δίνουμε το αρχείο της ορθοεικόνας που θέλουμε να δημιουργήσουμε από το  . Έπειτα καθορίζουμε το μέγεθος του εικονοστοιχείου της ορθοεικόνας που θα δημιουργηθεί.

Μπορούμε να επιλέξουμε συγκεκριμένη περιοχή επί της αεροφωτογραφίας που θα γίνει ορθοεικόνα πατώντας  ή να επιλέξουμε επί του χάρτη αναφοράς πατώντας .

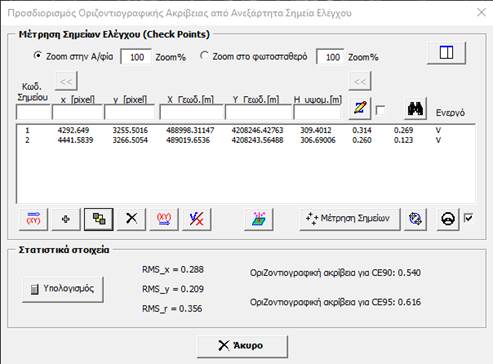

Μπορούμε να εισάγουμε σημεία ελέγχου (Check Points) προκειμένου να διαπιστώσουμε την ακρίβεια της επίλυσης της DLT. Πατώντας  εμφανίζεται η παρακάτω φόρμα:

Μετρώντας τα σημεία ελέγχου πατάμε «Υπολογισμός» όπου προσδιορίζεται ο οριζοντιογραφική ακρίβεια. Από το  μπορούμε να εισάγουμε τα σημεία ελέγχου στο σχέδιο.



Πριν την διαδικασία έναρξης δημιουργία ορθοαναγωγής πρέπει να ελέγξουμε τα παρακάτω:

Πρώτα : Εάν το ψηφιακό μοντέλο εδάφους καλύπτει την περιοχή που θέλουμε να ορθοδιορθώσουμε. Για τον παραπάνω έλεγχο πατάμε  και σχηματίζεται στο σχέδιο με κόκκινο κλειστό ορθογώνιο η περιοχή που θα ορθοδιορθωθεί και με κίτρινο σημειακό πλέγμα το ψηφιακό μοντέλο εδάφους. Θα πρέπει το κόκκινο πλέγμα να περιέχεται στο ψηφιακό μοντέλο εδάφους.

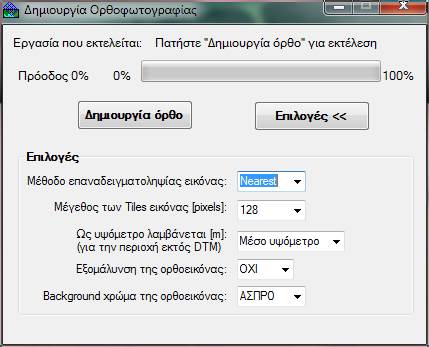

Πατάμε  για την δημιουργία ορθοφωτογραφίας και εμφανίζεται η παρακάτω φόρμα:

Πατάμε Επιλογές και αναπτύσσεται η λίστα «Επιλογές» από την οποία καθορίζουμε τα παρακάτω:

Την μέθοδο επαναδειγματοληψίας της εικόνας (Nearest ή Bilinear)

Το μέγεθος των tiles των εικόνων.

Δίνουμε την τιμή που θα λαμβάνει το υψόμετρο εάν η περιοχή της όρθο είναι εκτός ΨΜΕ (DTM).

Μπορούμε να επιλέξουμε την εξομάλυνση της εικόνας (Low Pass)

Το χρώμα του Background της εικόνας.

Αφού καθορίσουμε τα παραπάνω πατάμε  για την δημιουργία της ορθοφωτογραφίας.



Μετά τη δημιουργία της ορθοφωτογραφίας εισάγουμε την ορθοδιορθωμένη αεροφωτογραφία από την εφαρμογή «Εισαγωγή Διαγράμματος-Χάρτη με Γεωαναφορά» και πατώντας   εισάγουμε τα φωτοσταθερά σημεία επί της ορθοφωτογραφίας για να δούμε την οριζοντιογραφική ακρίβεια της ορθοφωτογραφίας.

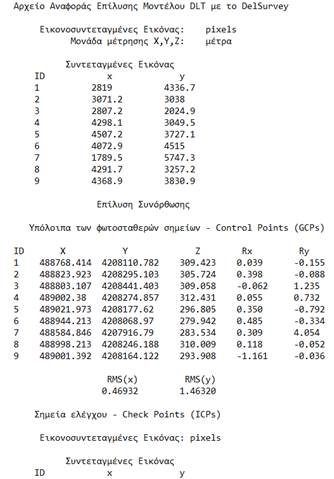

Από το  μπορούμε να περιηγηθούμε στο σχέδιο χωρίς να κλείσει η εφαρμογή. Μπορούμε από το   να αποθηκεύσουμε το Project της επίλυσης. Μπορούμε να δημιουργήσουμε αρχείο αναφοράς με τα στοιχεία της επίλυσης, πατώντας
