Οι αποτυπώσεις τόσο των όψεων όσο και των κατακόρυφων τομών πρέπει να σχεδιάζονται στο επίπεδο προβολής ή στο επίπεδο τομής αντιστοίχως (επίπεδο αναφοράς) το οποίο δεν είναι κατά ανάγκη παράλληλο με το γεωδαιτικό σύστημα αναφοράς της αποτύπωσης. Η μετατροπή των συντεταγμένων από το γεωδαιτικό σύστημα αναφοράς στο επίπεδο προβολής γίνεται με στροφή του συστήματος αναφοράς έτσι ώστε ο ένας άξονας να γίνει παράλληλος με το επίπεδο προβολής της όψης ή της τομής και η εναλλαγή αξόνων ώστε το σύστημα να γίνει ομμοπαράλληλο με το σύστημα θέασης της όψης ή της τομής που ταυτίζεται με το σύστημα αξόνων των φωτογραμμετρικών λήψεων.

Η εκκίνηση της εφαρμογής γίνεται είτε πατώντας το εικονίδιο  από το ribbon, είτε επιλέγοντας «Αποτυπώσεις-Προβολή Όψεων» από τη φόρμα της εφαρμογής DelGeoRaster:

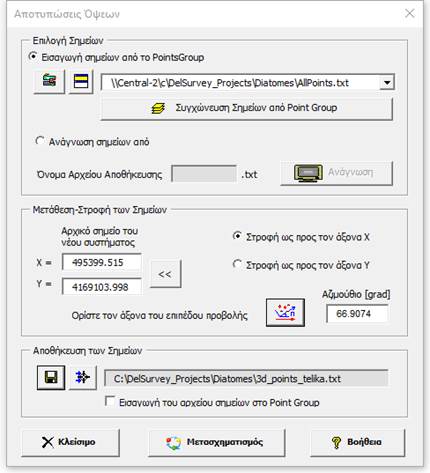

Όπου εμφανίζεται η παρακάτω φόρμα:

Εισάγουμε τα σημεία (που απεικονίζουν όψη ή τομή) είτε μέσω του PointGroup είτε από την οθόνη όπως ακριβώς γίνεται από την εφαρμογή δημιουργίας επιφανείας

Δίνουμε το αρχικό σημείο του νέου συστήματος από το

Έπειτα ορίζουμε τον άξονα του επιπέδου προβολής από το

Από το  δίνουμε το αρχείο που αποθηκευτούν τα μετασχηματισμένα σημεία και από το  τη διαμόρφωση των σημείων.

Εάν θέλουμε τα σημεία να εισαχθούν στο PointGroup τότε επιλέγουμε

Πατάμε «Μετασχηματισμός» για τον μετασχηματισμό των σημείων.
